工具文件的设定


工具文件

工具文件: 通过正确登录工具的基准点(控制点),可正确进行插补动作,呈现出精度更高的轨迹

在使用工具坐标、做控制点固定动作时,也需要设定工具文件

工具文件最多能登录 64 种,工具文件编号标是 0~63。每一个文件称为工具文件

文件编号控制点

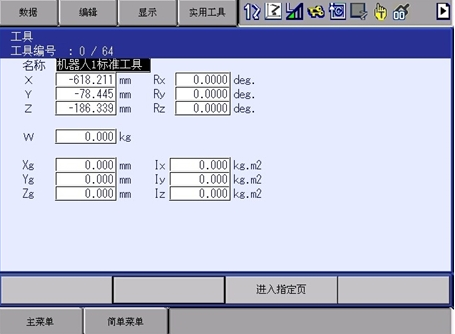

通过输入数值来登录工具文件

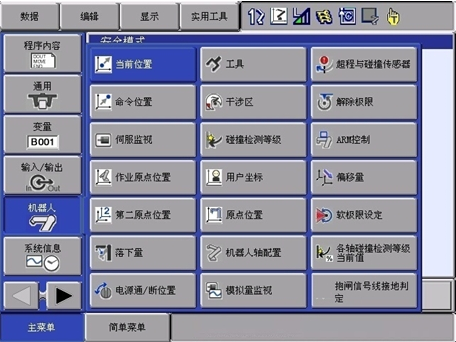

  • 选择主菜单中的【 机器人


  • 选择【 工具

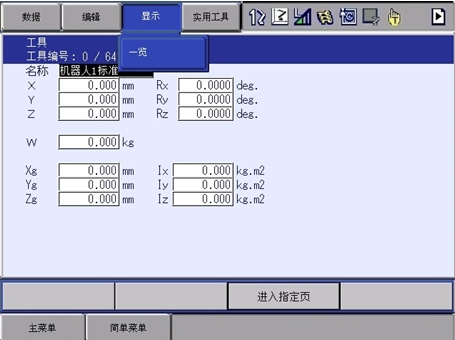

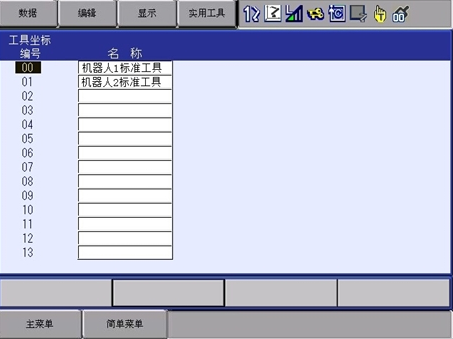

  • 在工具一览画面中,将光标移动到目标序号上,按下【 选择

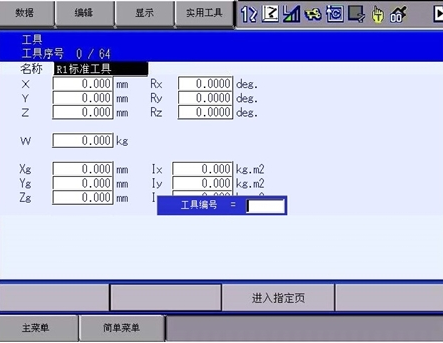

  • 选择目标工具编号

  • 在对应位置输入数值

  • 按下【 回车

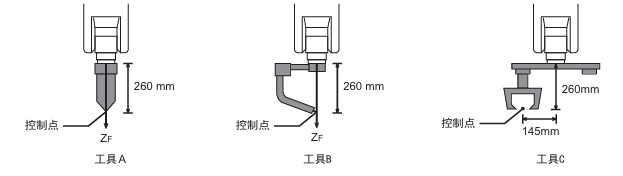

例:下面图中工具 A、工具 B、工具 C 的设定

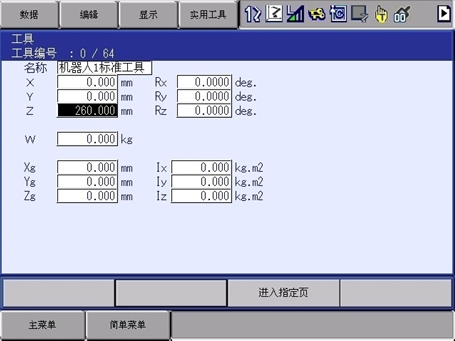

  • 工具 A 和 B 时 2025-10-08-18-52-25.png
  • 工具 C 时 2025-10-08-18-52-44.png

工具姿势数据

工具姿势数据☞ 是表示机器人法兰盘坐标和工具坐标之间的角度的数据
法兰盘坐标和工具坐标调整到一致时的角度数据
朝着箭头方向右转为正方向,以 Rz → Ry → Rx 的顺序登录

例:下图所示工具、登录 Rz=180、Ry=90、Rx=0


  • 选择主菜单中的【 机器人


  • 选择【 工具

  • 在工具一览画面中,将光标移动到目标序号上,按下【 选择


  • 选择目标工具编号

  • 选择要登录的轴 【 Rz 】

  • 输入转动角度值 【 180 】


  • 按下【 回车


  • 选择要登录的轴 【 Ry 】

  • 输入转动角度值 【 90 】 2025-10-08-19-00-54.png

  • 按下【 回车

  • 选择要登录的轴 【 Rx 】

  • 输入转动角度值 【 0 】 2025-10-08-19-01-33.png

  • 按下【 回车


扩展

通常 1 台机器人只使用 1 种工具文件 通过使用工具文件扩展功能, 1 台机器人可以切换使用多种工具文件
S2C431: 工具号切换指定 (1: 可切换, 0: 不可切换) 初始值为 “ ※0 "

工具校准

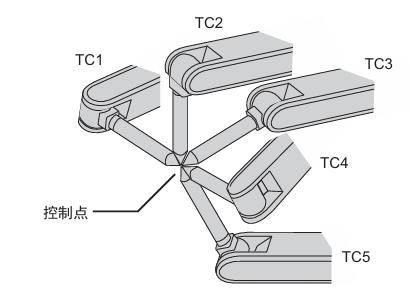

控制点为基准点取5个不同的姿势(TC1~5)。根据这 5 个数据,可自动算出工具尺寸


  • 选择主菜单中的【 机器人


  • 选择【 工具

  • 选择目标工具编号


  • 选择菜单中的【 实用工具

  • 选择【 校验

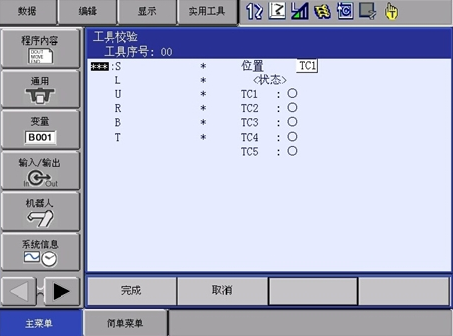

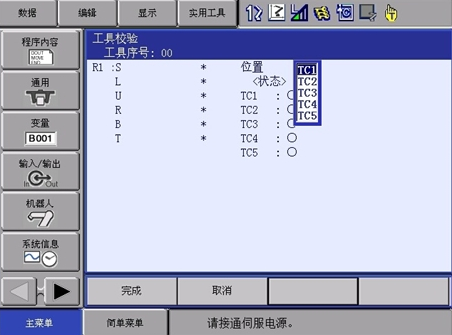

  • 显示工具校验设定画面


  • 设定目标机器人


  • 设定位置


  • 通过【 轴操作 】将机器人移动到目标位置

  • 按下【 修改 】、【 回车

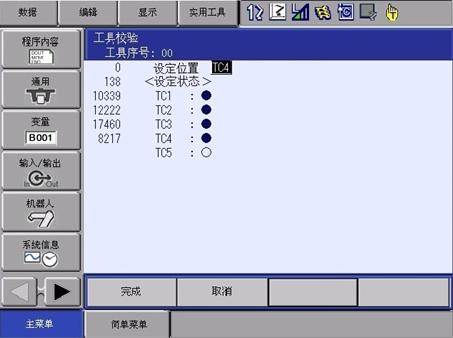

    重复操作,完成 TC1 ~ TC5 位置的示教,按下【 前进 】机器人就会移动到该位置


    画面中 “●” 表示示教完成 ,“O” 表示未完成

  • 选择 “ 结束

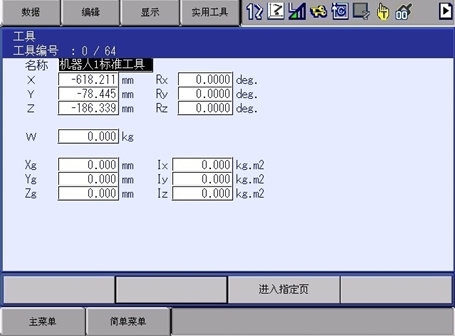

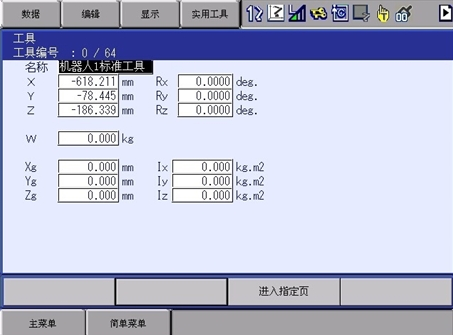

  • 校准完成后,显示工具坐标画面

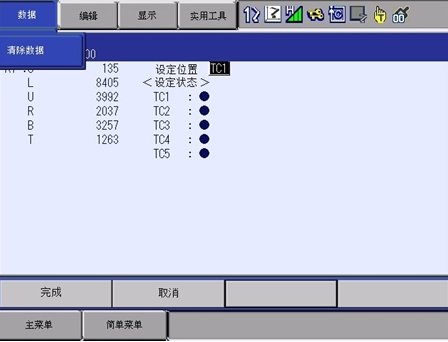

清空校准数据

  • 工具校准设定画面上,选择菜单中的【 数据


  • 选择【 清除数据


  • 选择 “


测定工具重量、重心

重要

此功能适用于机器人对地安装角度为 0 时


  • 选择主菜单中的【 机器人


  • 选择【 工具



  • 选择目标工具编号

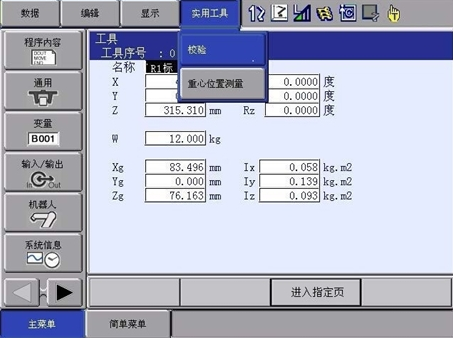

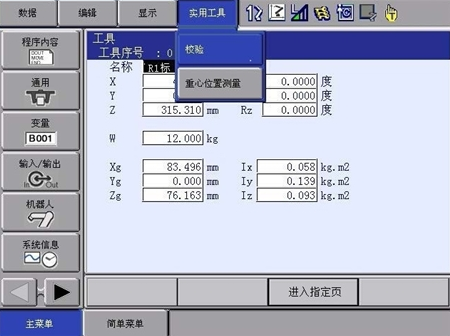

  • 选择菜单中的【 实用工具

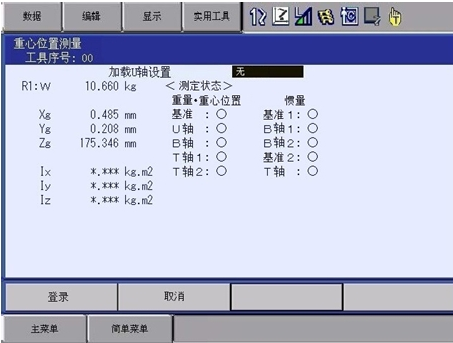

  • 选择【 重心位置测量 】 显示重心位置测量画面

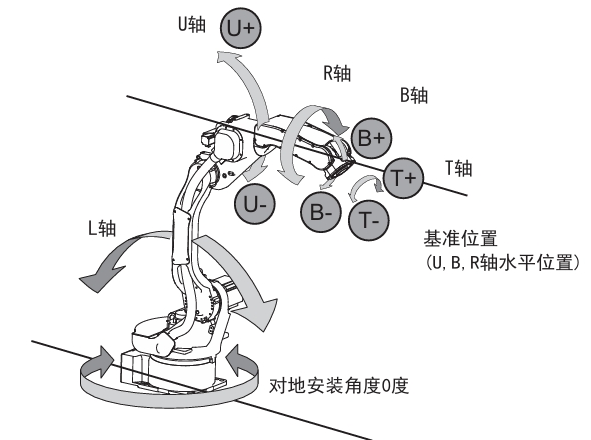

  • 按下【 前进 】 自动调整机器人到基准位置( U、B、 R 轴水平位置)

  • 再次按下【 前进 】 开始测定

按以下顺序操作机器人来进行测定
✅ 测定完成的项目,由“ O ”变为“ ● ”

U 轴测定: U 轴基准位置 + 4.5 度 ➡ - 4.5 度
B 轴测定: B 轴基准位置 + 4.5 度 ➡ - 4.5 度
T 轴第一次测定: T 轴基本位置 + 4.5 度 ➡ - 4.5 度
T 轴第二次测定: T 轴基准位置 + 60 度 ➡ + 4.5 度 ➡ - 4.5 度

测定过程中(变为“ ● ”前)松开【 前进 】,会中断测定,再次测定时,从“ 基准位置 ”开始

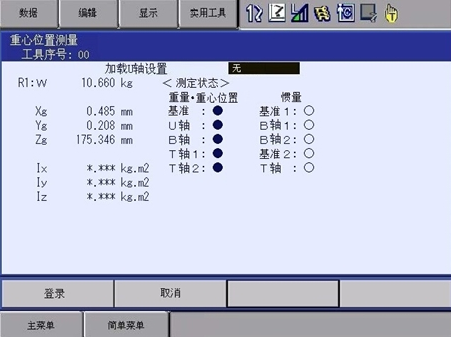

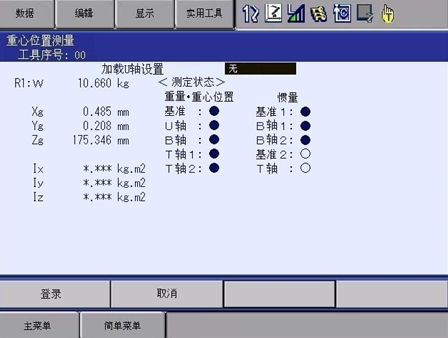

  • 重量、重心测定完成 ✅ 后,状态全部变成“ ● ”,画面中会显示测定数据


  • 选择“ 登录

测定旋转转动惯量


  • 先完成 ✅ 工具重量、重心的测定


  • 按下【 前进 】 机器人向重心位置旋转转动惯量的测定基准 1
    ( U 轴:水平位置,R 轴:B 轴的旋转轴与地面垂直,T 轴:原点位置 + 90 度)方向移动

  • 再次按下【 前进
    开始 B 轴 1、B 轴 2 的测定
    B 轴 1 测定: B 轴基准位置 + 30 度 ➡ B 轴基准位置 ➡ - 30 度
    向 B 轴 2 的测定位置移动:T 轴原点位置
    B 轴 2 测定: B 轴基准位置 + 30 度 ➡ B 轴基准位置 ➡ - 30 度
    测定完成时,显示 B 轴 1、B 轴 2 的测定结果


  • 按下【 前进 】 机器人向重心位置旋转转动惯量的测定基准 2
    ( R 轴:B 轴的旋转轴与地面水平,B 轴:与地面垂直)方向移动

  • 再次按下【 前进
    开始 T 轴的测定
    T 轴的测定: T 轴基准位置 + 30 度 ➡ T 轴基准位置 ➡ - 30 度
    测定完成后 , 显示T轴的测定结果


  • 选择“ 登录

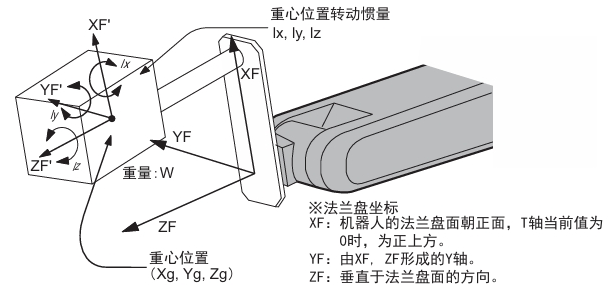

工具重量信息

工具重量信息包括安装在法兰盘上的工具的总重量重心位置重心位置转动惯量。这些信息登录在工具文件中


  • 重量: W ( 单位:kg )
  • 重心位置 : xg 、 yg 、 zg ( 单 位 :mm )
  • 重心位置转动惯量 : Ix 、 Iy 、 Iz ( 单 位 :kg·m2 )

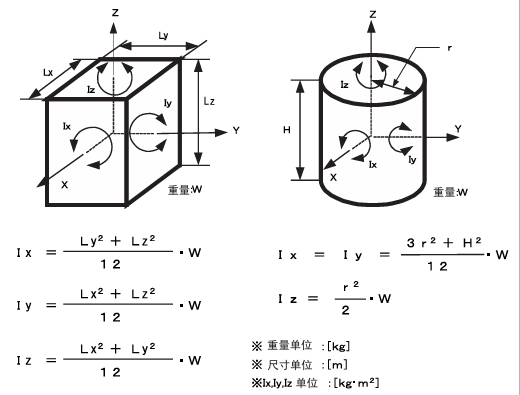

长方体、圆柱体自身的惯量计算方法
