使用 GX Simulator 模拟代替PLC

---

任务

• 学习常开、常闭、线圈指令
• 在 GX Works2 中编写简单的 PLC 程序并进行调试

使用 GX Simulator2 模拟

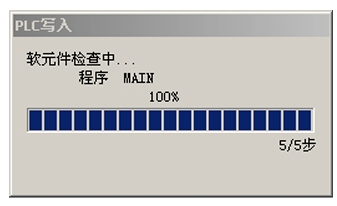

程序编写转换完毕后（即上一篇的第七步完成），点击 （需要安装完毕模拟软件才能使用，否则图标是灰色的）或 调试 ————模拟开始/停止 ，运行模拟，如下图

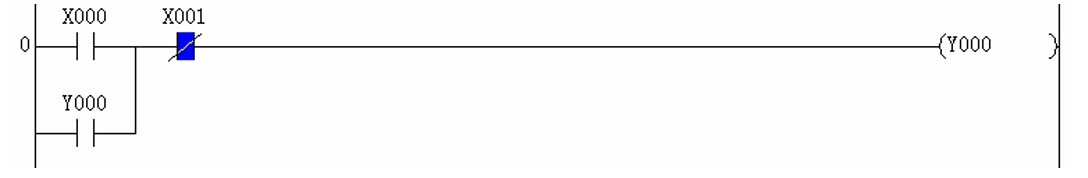

转入程序监控状态

我们要给接通 X0（就是给 X0 赋值），右键 调试 —— 当前值更改 在位软元件栏里输入 X0 ，点击“ON”按钮，X0 就接通，如果要断开，就点击“OFF”按钮。

我们除了可以直接在程序里监控各软元件的状态，还可以进入软元件监看页面查看

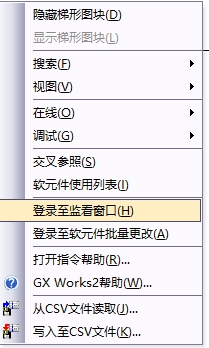

1、鼠标右键，登录至监看窗口，进入软件元登录页面

2、输入要监视的软件元件

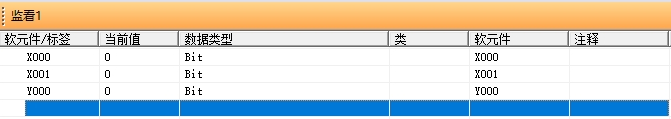

3、点击“监看开始”按钮，就开始监视各软元件的状态，如需要关闭该页面，请点击“监看停止”按钮

注

可直接双击软元件后面当前值，然后给各软元件赋值
