电工工具
学习目标
- 01 了解常用电工工具的规格及应用范围
- 02 熟练掌握常用的手持式电动工具的使用要求
- 03 熟练掌握掌握常用的移动式电气设备的使用要求
常用电工工具
验电器
概述
验电器又叫电压指示器,是用来。
验电器分为:高压验电器和低压验电器两种。
低压验电器

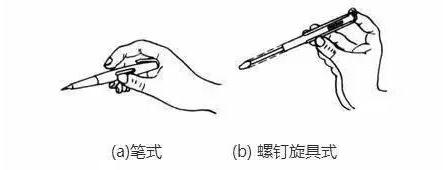

常用的低压验电器又称试电笔,检测电压范围一般为60~500V,常做成钢笔式或改锥式。
低压验电器使用方法
低压验电器的用途
- 检验低压电气设备、电器或线路是否带电
- 也可以用它来区分火(相)线和地(中性)线,试验时氖管灯泡发亮的即为火线。
- 还可以用它区分交、直流电,当交流电通过氖管灯泡时,两极附近都发亮,而直流电通过氖管灯泡时,仅一个电极发亮。

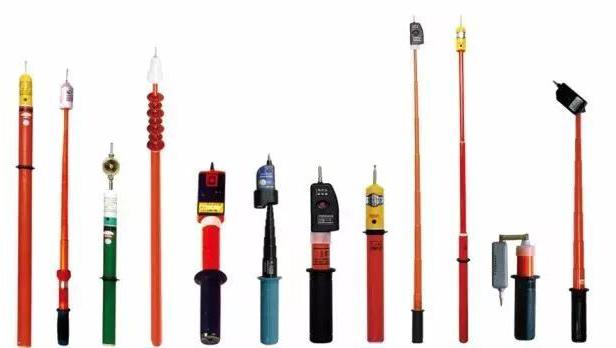

高压验电器
高压验电器的使用方法
a.使用时应两人操作，其中一人操作，另一个人进行监护。
b.在户外时，必须在晴天的情况下使用。

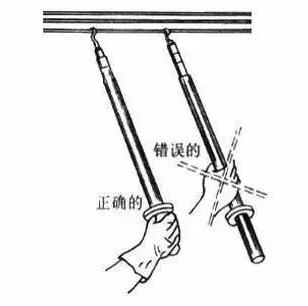

c.进行验电操作的人员要戴上符合要求的绝缘手套，并且握法要正确。
d.使用前应在带电体上试测，以检查是否完好。
。高压验电器应每六个月进行一次耐压试验，以确保安全。旋具

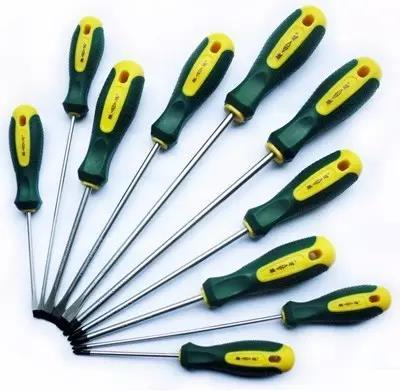

螺钉旋具俗称起子、螺丝刀，用来拧紧或旋下螺钉。
电工不能使用金属杆直通柄顶的螺钉旋具（俗称通芯螺丝刀）。

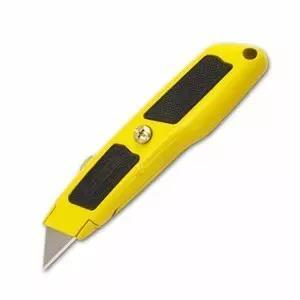

。电工刀
电工刀是用来切割或剖削的常用电工工具。
电工刀的使用方法
（1）使用时刀口应朝外进行操作。用完后应随即把刀身折入刀柄内。
（2）电工刀的刀柄结构是没有绝缘的，进行操作避免触电。
（3）电工刀的刀口应在单面上磨出呈圆弧状的刃口。在剖削绝缘导线的绝缘层时，必须使圆弧状刀面贴在导线上进行切割，这样刀口就不易损伤线芯。

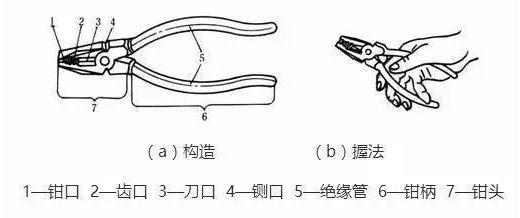

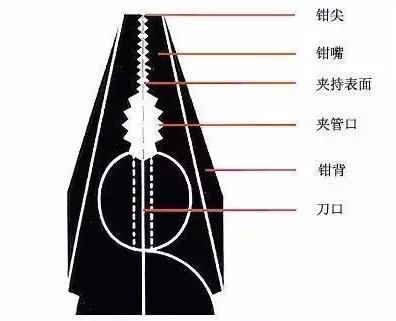

钢丝钳
各部分的作用
a.钳口：用来弯绞或钳夹导线线头。
b.齿口：用来固紧或起松螺母。
c.刀口：用来剪切导线或剖切软导线的绝缘层。
d.铡口：用来铡切钢丝和铅丝等较硬金属线材。
e.钳柄上必须套有绝缘管。使用时的握法如上图b所示。
f.钳头的轴销上应经常加机油润滑。

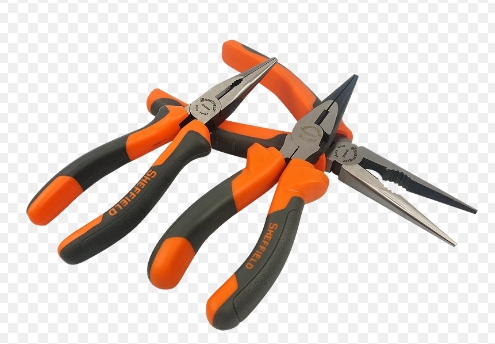

尖嘴钳
用于夹持和固定导线、电缆等。由于尖嘴钳的钳头较细长，所以能在较狭窄的地方工作，如灯座、开关内的线头固定等。
尖嘴钳主要由钳头、钳柄和绝缘套等部分组成。

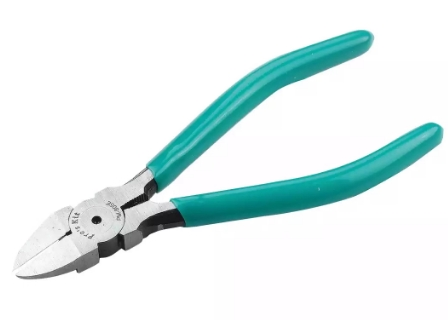

斜口钳
用于剪切导线及元器件多余的引线，还常用来代替一般剪刀，剪切绝缘套管、尼龙扎线卡等。
使用钳子要量力而行，不可以用来剪切钢丝、钢丝绳或过粗的铜导线及铁丝，以免导致钳子崩牙和损坏。

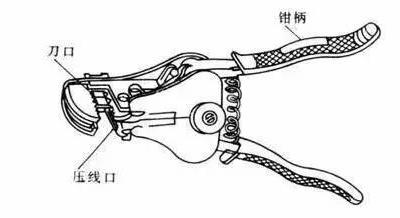

剥线钳
用来剥离6平方毫米以下的塑料或橡皮电线的绝缘层。钳头上有多个大小不同的切口，以适用于不同规格的导线。
使用时导线必须放在稍大于线芯直径的切口上切剥，以免损伤线芯。

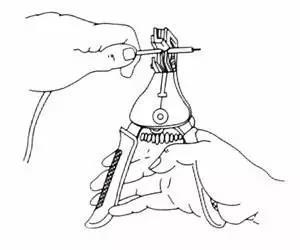

剥线钳使用方法
- 要根据缆线的粗细型号，选择相应的剥线刀口。
- 将准备好的电缆放在剥线钳的刀刃中间，选择好要剥线的长度。
- 握住剥线钳手柄，将电缆夹住，缓缓用力使电缆外表皮慢慢剥落。
- 松开手柄，取出电缆线，这时电缆金属整齐露出，其余绝缘塑料完好无损。

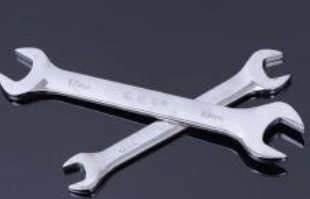

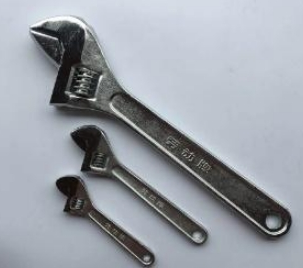

扳手
是用来紧固和拧松螺母的一种工具。可根据实际工作的需要选购相应尺寸的扳手。

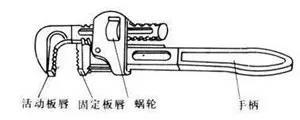

管子钳
管子钳是用来拧紧或拧松电线管上的束节或管螺母，使用方法与活动扳手相同
管子钳的使用方法
1，调节钳口适当间距以适应管子口径，保证钳口能卡住管子。
2，一般左手扶按在钳口头部，要稍作用力，右手尽量按在管钳柄的尾端，使用力距长些。
3，右手用力往下按，使管件拧紧(松)。
电烙铁

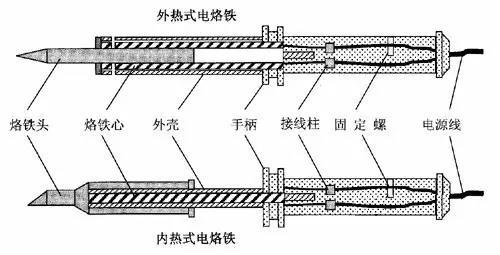

电烙铁是烙铁钎焊的热源，是手工焊接的主要工具,有内热式和外热式两种。
用电烙铁的工作步骤为：准备施焊→加热焊件→送入焊丝→移开焊丝→移开烙铁。
使用时应注意事项：
（1）根据焊接面积大小选择合适的电烙铁。
（2）电烙铁用完要随时拔去电源插头。
（3）在导电地面（如混凝土）使用时，电烙铁的金属外壳必须妥善接地，防止漏电时触电。

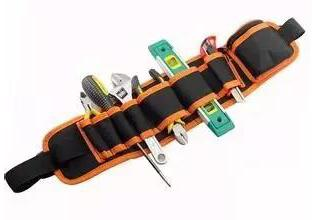

电工工具夹
电工工具夹是电工用来盛装随身携带最常用工具的器具。使用时用皮带系结在腰间。
手持式电动工具
概述
用来做机械功，提供或不提供安装到支架上的装置，设计成电动机与机械部分组装成一体，便于携带到工作场所，并能用手握持或支撑或悬挂操作的工具。
使用要求
一般规定
（1）工具在使用前，操作者应；
（2）I 类工具电源线中的；
（3）工具的。当电源离工具操作点距离较远而电源线长度不够时，应采用耦合器进行联结；
（4）工具的危险运动零、部件的；
（5）如果进行加工的附件在操作时可能触及暗线或工具自身导线，则要通过；
（6）使用前，操作者应采取必要的防护措施。操作人员在进行操作时。
分类
根据其安全程度的不同，分为 I、II、III 类
- I 类
它的防电击保护不仅依靠基本绝缘、双重绝缘或加强绝缘，而且还包含一个附加安全措施，即把易触及的导电零件与设施中固定布线的保护接地导线连接起来，使易触及的导电零件在基本绝缘损坏时不能变成带电体，具有接地端子或接地触头的双重绝缘和/或加强绝缘的工具也认为是I类工具。
。- II 类
II 类电动工具(绝缘结构全部为双重绝缘的电动工具)，。这类设备具有双重绝缘和加强绝缘的安全防护措施，但没有保护接地或依赖安装条件的措施。
采用双重绝缘的设备，
- III 类
Ⅲ 类电动工具外壳均为全塑料,它的防电击保护依靠，工具内不产生高于安全特低电压的电压。
应用范围
家庭装修：用于日常的家具组装、墙面打孔以及其他装修工作。
工程建设：在建筑施工现场，手持式电动工具是不可或缺的工具。
汽车维修：用于拆卸和修理汽车零部件，提高效率。
木工行业：专业的木工工具可以帮助提升工艺水平。
电子行业：如电动焊接工具，应用于电子元件的组装。

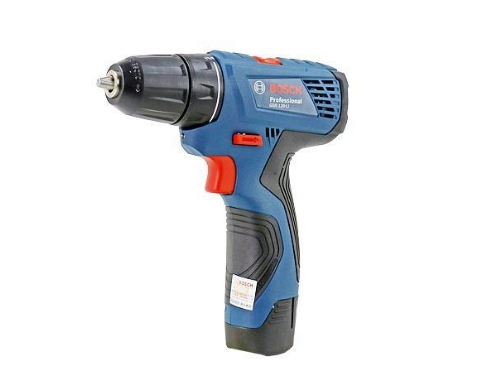

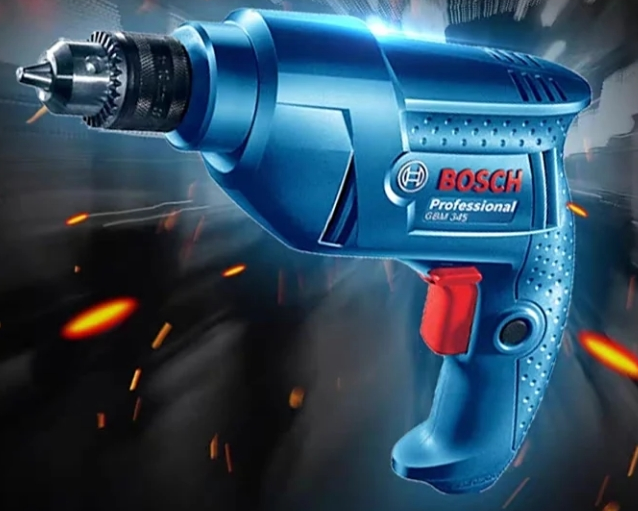

- 手电钻
手电钻就是以交流电源或直流电池为动力的钻孔工具，是手持式电动工具的一种，手电钻是电动工具行业销量最大的产品，广泛用于建筑、装修、家具等等行业，用于在物件上开孔或洞穿物体，有的行业之也称为电锤。
手电钻使用注意事项
1、检查钻头是否有裂纹或损伤、检查电源线是否破损、检查手电钻开关是否处于关闭状态；
2、电钻开启后可以先空转半分钟，检查传动部分是否灵活，有无异常杂音，钻头、螺钉等有无松动等；观察钻头的旋转方向和进给方向一否一致；
3、打孔时请双手紧握电钻、下压的力度不要过大，或丝攻飞出来意外伤人；
4、在使用过程中要，再开启电钻开始工作，以防误伤手指；
5、清理钻头废屑以及换钻头等这些动作，都的情况下进行；
6、使用过程中如果发现整流子上火花大，电钻过热，请，进行检查如清除污垢、更换磨损的电刷、调整电刷架弹簧压力等；
7、不使用时要及时拔掉电源插头、拔下钻头以防无意碰断，并将电钻等部件放回设备箱，的环境中。

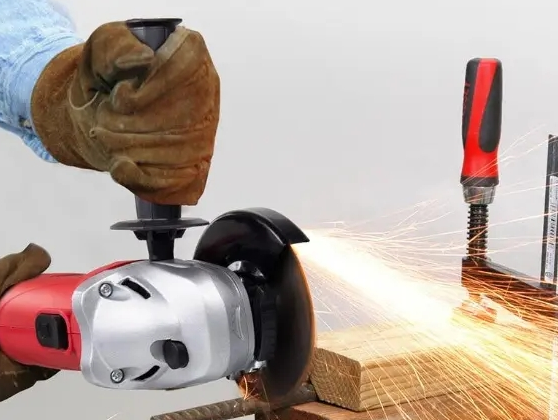

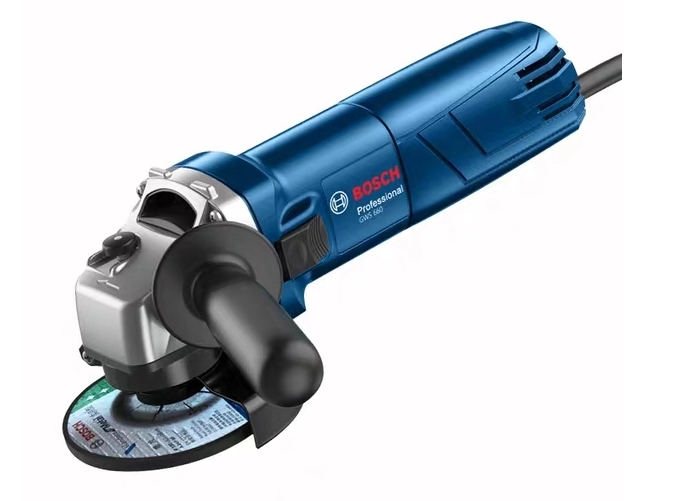

- 手砂轮机
手持式砂轮机又称手持直向砂轮机，由砂轮、手柄、外壳等构成。是用于去除多余的焊肉、铁锈、毛刺等的常用打磨工具。
手砂轮机使用注意事项
1、使用带防护罩的砂轮机。
2、采用 Ⅱ 类电动工具，注意铭牌上的“回”字型标志。
3、砂轮机。
4、更换砂轮时，切断电源，检查砂轮片有无裂纹，可用线吊起砂轮，轻敲听声判断。
5、，托架距砂轮不得超过 5mm 。
6、安装砂轮时，螺母不宜过松或过紧，使用前检查螺母是否松动。
7、，双手握持砂轮机，严禁单手持工件。
8、避免站在砂轮正前方，；长时间作业需停机冷却。
9、使用时不可用力过猛，，缓慢接触打磨面。
10、禁止突然接触砂轮或用力过大打磨，以免崩碎砂轮，伤及他人。
11、定期修整砂轮，发现异常应及时修理。
12、砂轮磨损严重时应立即更换，。
13、磨削完毕后关闭电源，清除防护罩内积尘，定期检修更换主轴润滑油脂。

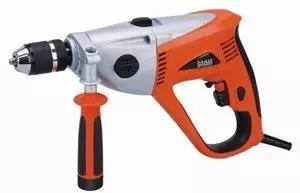

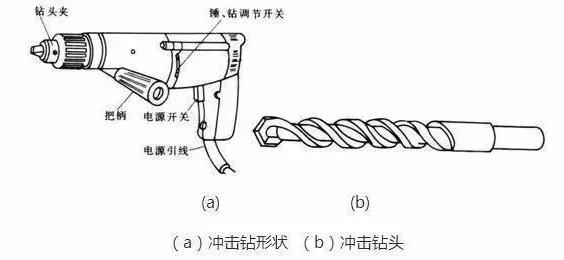

- 冲击钻
它是一种电动工具，可以作“电钻”也可作“电锤”使用。使用时只需要调至相应的挡位即可。
冲击钻使用注意事项
（1）应在停转的情况下进行调速和调档（“冲”和“锤”）时。钻打墙孔时，应按孔径选配专用的冲击钻头，冲击钻头如下图b。
（2）钻打过程中，为了及时将土屑排除，应经常把钻头拔出；在钢筋建筑物上冲孔时，遇到坚硬物不应施加过大压力，避免钻头退火。
使用场所选择
（1）一般作业场所，可使用II类工具；
（2）在潮湿作业场所或金属构架上等导电性能良好的作业场所，应使用 II 类或 III 类工具；
（3）在锅炉、金属容器、管道内等作业场所，应使用 III 类工具或在电气线路中装设额定剩余动作电流不大于 30mA 的剩余电流动作保护器的II类工具。
注意事项
1、。如果使用 I 类工具，必须采用漏电保护器和安全隔离变压器。否则使用者必须戴绝缘手套、穿绝缘靴或站在绝缘台（垫）上。
2、在潮湿场所或在金属构架上进行作业，应选用 II 类或 III 类工具。如果使用 I 工具，必须装设额定漏电动作电流不大于30毫安、动作时间不超过0.1秒的漏电保护器。
3、在狭窄场所（如锅炉、金属容器、金属管道内等）应选用 III 类工具。如果使用 II 类工具，必须装设额定漏电电流不大于 15 毫安、动作时间不超过 0.1 秒的漏电保护器。
4、特殊环境、如湿热地点、室外（雨雪天），以及有危险性或腐蚀性气体的场所，。
5、I 类工具的电源线必须采用三芯（单相工具）或四芯（三相工具）多股铜芯橡皮护套线，其中或接零线。
6、III 类工具的安全隔离变压器，II 类工具的漏电保护器，以及 II、III 类工具的控制箱和电源转接器等应放在外面，并。
7、使用前应检查工具外壳、手柄有无断裂和破损，接零（地）是否正确，导线和插头是否完好，开关工作是否正常灵活，，工具转动部分是否灵活。
8、使用电动工具时，使用过程中要防止导线被绞住、受潮、受热或碰损。
9、严禁将导线线芯直接插入插座或挂在开关上使用
10、绝缘电阻： II 类不大于2Ω I 类的是合金外壳的 2Ω ， II 是塑料外壳 2Ω ， III 类是由安全特低电压电源供电，工具内不产生比安全特低电压高的电压。
移动式电气设备
概述
移动式电气设备为质量小于或等于18kg且未固定的设备，或者装有滚轮、小脚轮或其他装置，便于操作人员完成预定应用需要移动的设备。

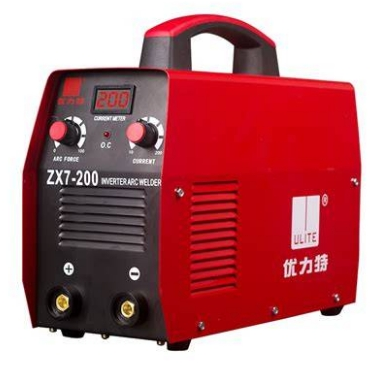

移动式电气设备包括蛤蟆夯、振捣器、水磨石磨平机、电焊机设备等电气设备。
使用注意事项
（1）使用前要检查外观有无破损，附件是否齐全完好，接线是否正确，绝缘电阻的检测等，
（2）必须按使用说明书的要求接线，并按其规定的程序及要求操作，。
（3）必须设，并建立设备档案，定期检修。详细填写运行日志，记录运行情况。
（4）电源必须，并有防止电缆受损的措施，一般采用架设或穿钢管保护的方式。
（5）应使用与其配套的控制箱或柜，接地应符合固定电气设备的要求，
（6）移动式电气设备应有防雨及防雷设施，必要时应设临时工棚。移动时，不得手拉电源线，电源线必须有可靠的防护措施。
（7）移动式电气设备应由安全监督管理部门或专业人员定期进行检查，并。
