GX Works2软件安装教程 ​

GX Works2 安装指南 ​

在工业自动化领域，三菱电机的PLC编程软件GX Works2凭借其强大的功能和友好的操作界面，广泛应用于三菱 PLC 系列（如 FX、Q、L 系列等），成为工程师进行程序开发、调试和维护的重要工具。无论是新手还是资深工程师，掌握GX Works2的安装与使用方法，都能显著提升工作效率与项目质量。本文将提供详细的 GX Works2 安装过程，包括系统要求、下载、安装步骤以及后续配置。

系统要求 ​

在安装 GX Works2 之前，请确保您的计算机符合以下最低系统要求：

  • 操作系统：
    • Windows 7、Windows 8、Windows 10（32 位或 64 位）
  • CPU：1.2 GHz 或更高频率的处理器
  • 内存：至少 4GB
  • 硬盘空间：至少 20GB 可用空间
  • 显示器：分辨率 1024x768 或更高

确保您的计算机符合这些要求后，可以开始下载和安装 GX Works2。

软件下载与准备 ​

  1. 访问三菱电机官网：

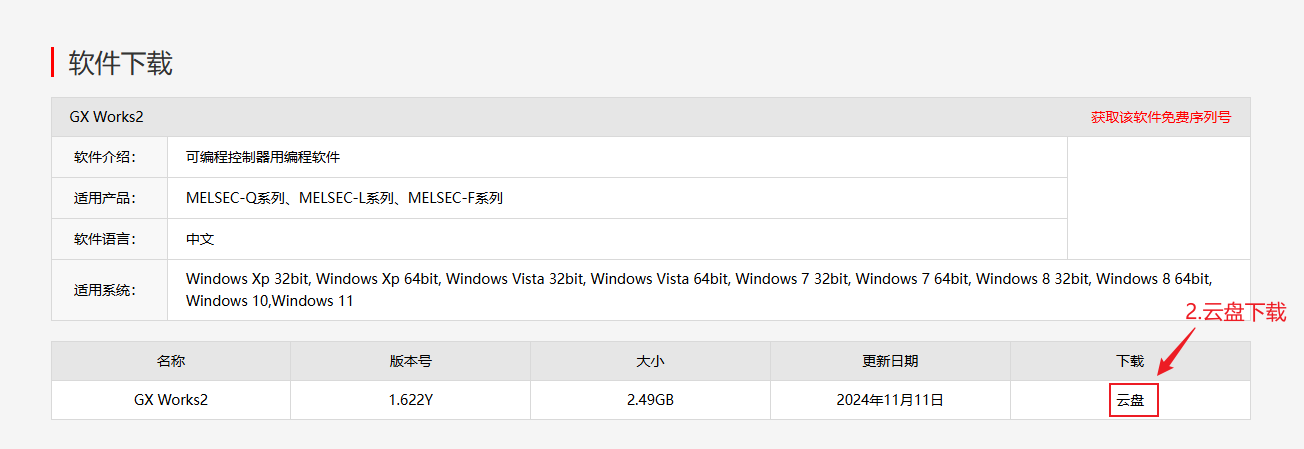

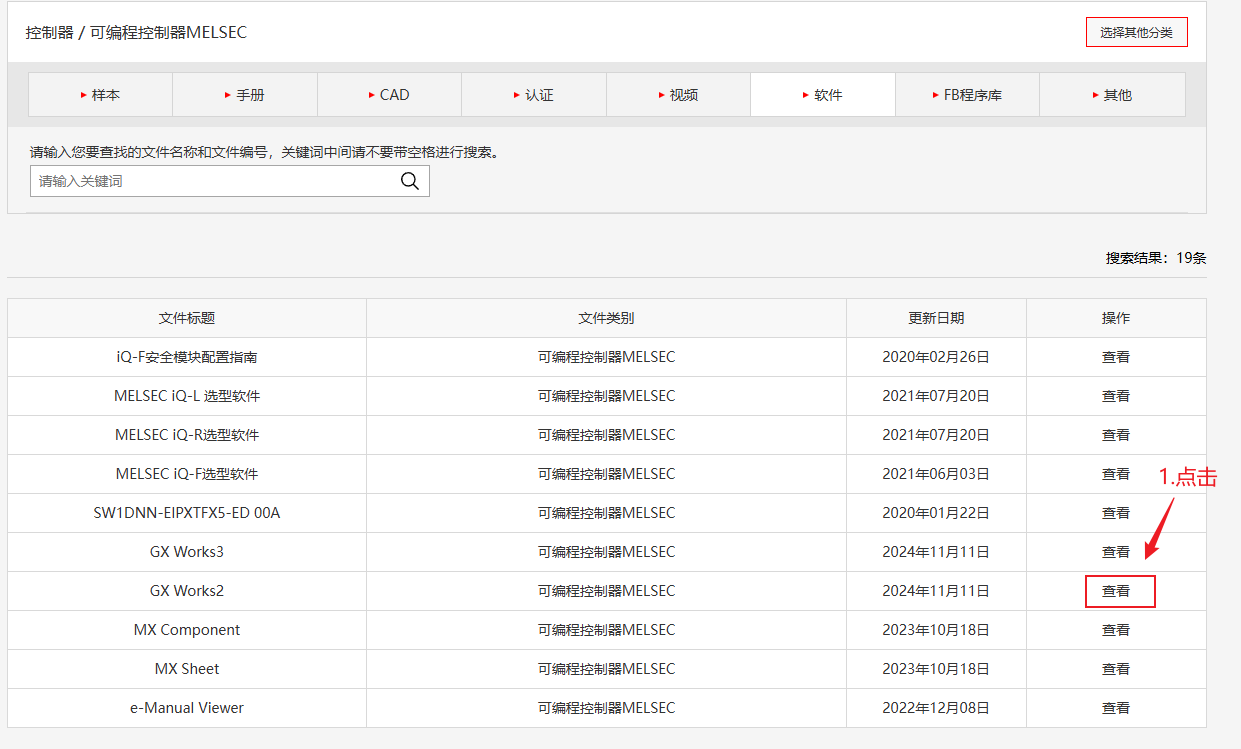

    • 访问 三菱电机官网， 选择 【GX Works2】 ，点击【查看】进入软件下载界面，点击【云盘】进入下载
    • 确保下载的是最新版本的 GX Works2 软件包。

202505011310202505011311

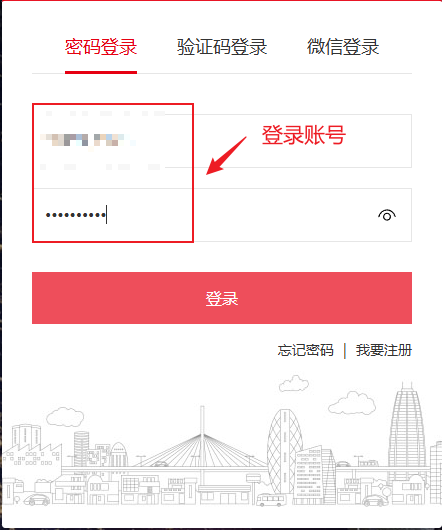

  1. 登录账号 在这里填写“三菱自动化”账号密码进行登录，如果没有账号，点击【我要注册】进行注册

202505011314

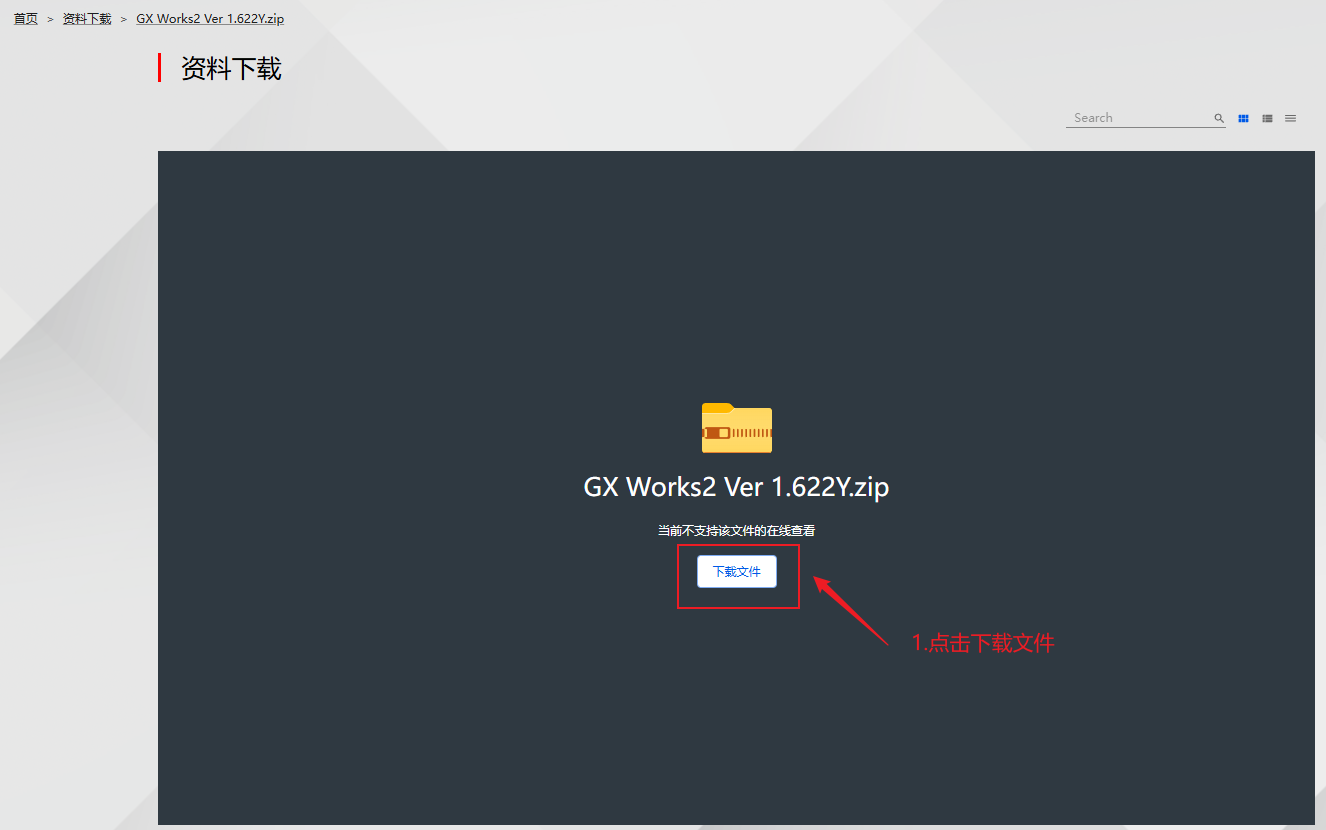

  1. 下载文件： 在资料下载页面，选择【下载文件】

202505011315

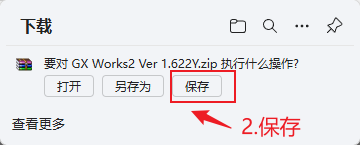

在弹出的下载弹窗中选择【保存】

202505011316

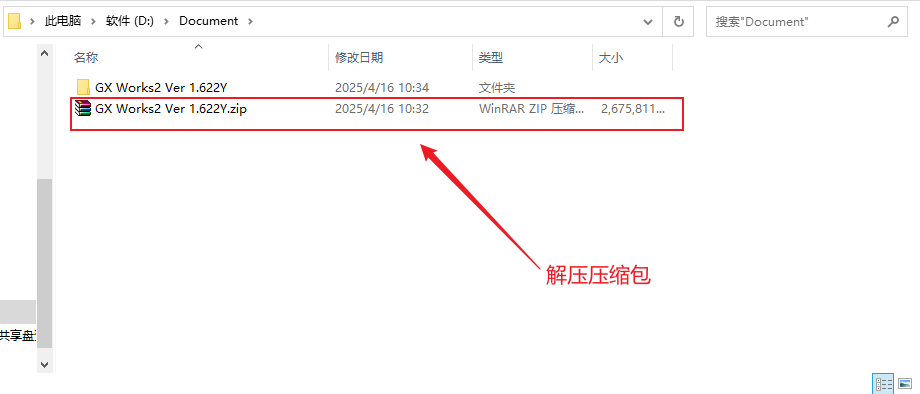

  1. 解压或挂载安装文件：
    • 如果下载的是压缩包（如 .zip 格式），请将其解压到本地文件夹。
    • 如果是 ISO 文件，使用虚拟光驱软件（如 WinCDEmu 或 Daemon Tools）将其挂载。

202505011317

安装步骤 ​

1. 启动安装程序 ​

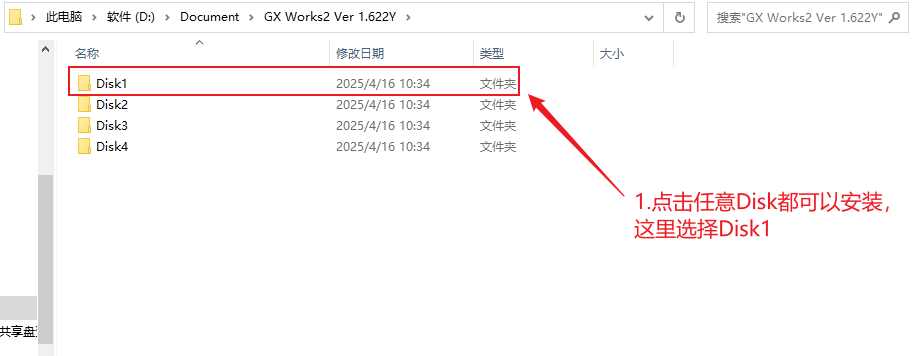

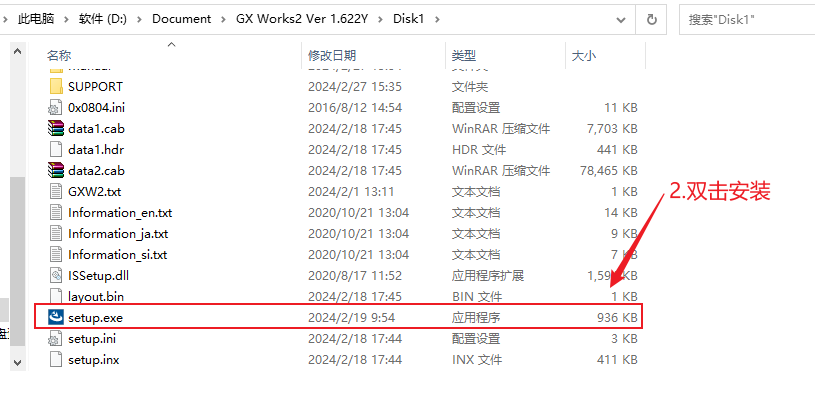

  • 打开下载的安装文件夹，点击任意的 “Disk” 进去，这里选择“Disk1”；双击 setup.exe 启动 GX Works2 安装向导。

202505011318202505011319

2. 选择语言 ​

  • 安装程序启动后，您将看到语言选择界面。通常会提供英文和日文两种语言选择，选择您偏好的语言，然后点击 OK。

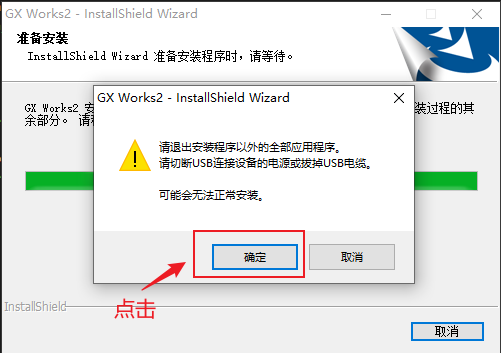

  • 在安装提示窗口中，点击【确定】

202505011320

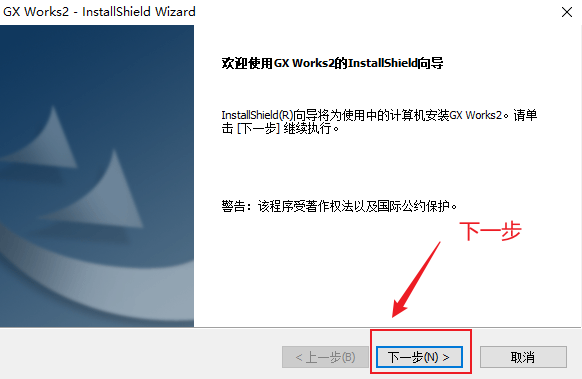

3. 同意许可协议 ​

  • 安装程序会展示三菱电机的许可协议。请仔细阅读协议内容，并勾选同意条款的复选框。
  • 点击 下一步 继续。

202505011321

4. 填写信息 ​

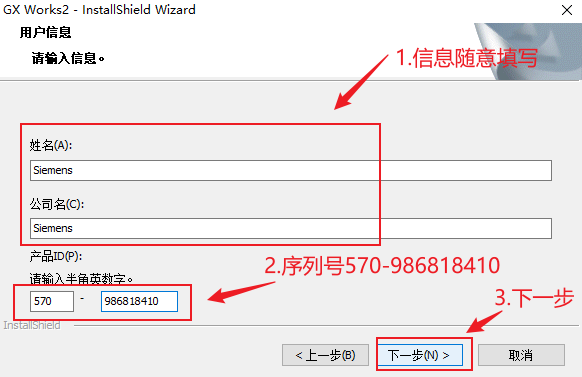

填写姓名公司名信息，内容随意输入无要求，产品 ID 选择【570-986818410】，进入【下一步】。

202505011322

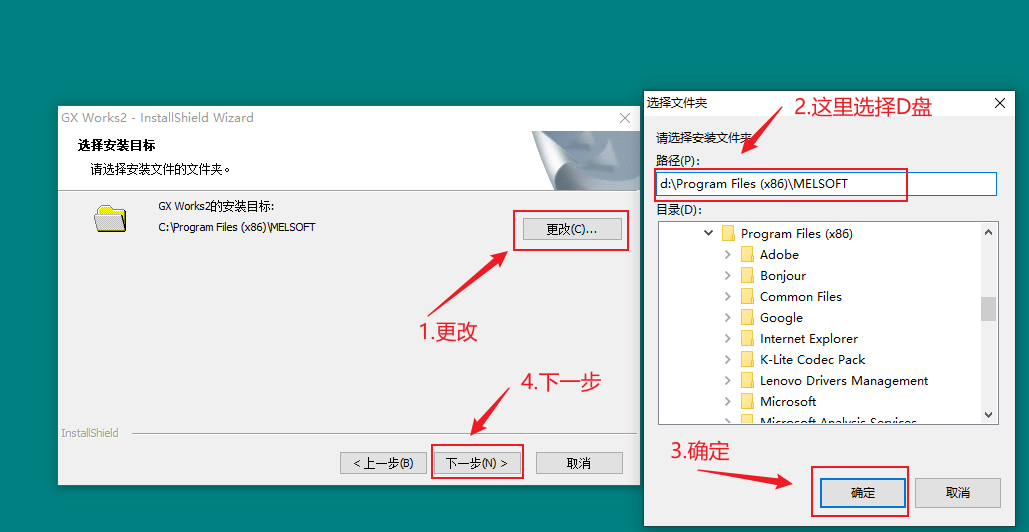

5.选择安装路径 ​

  • 安装向导会提示您选择软件的安装路径。默认情况下，安装路径是 C:\Program Files (x86)\MELSOFT。
  • 如果您希望选择其他安装目录，点击 更改 按钮选择新的安装路径。
  • 确认路径无误后，点击 下一步。

202505011323

6. 选择附加组件 ​

  • 在接下来的界面中，您可以选择需要安装的附加组件（如 PLC 驱动程序、帮助文件等）。根据需要勾选相应的组件，点击 下一步。

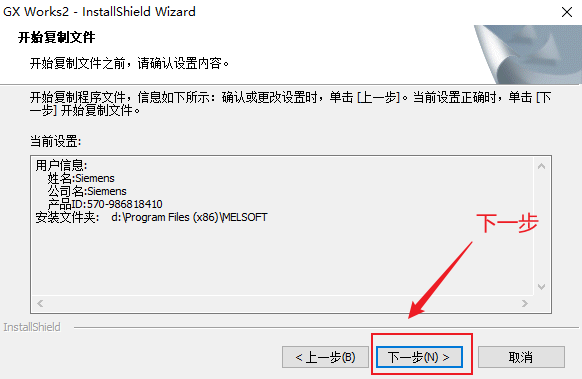

7.信息确认 ​

仔细查看没问题后，然后点击【下一步】

202505011324

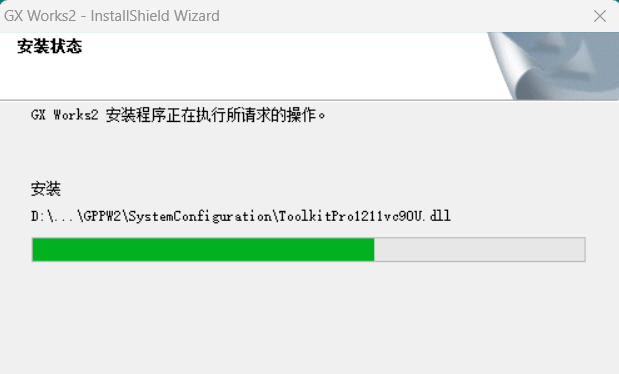

8. 开始安装 ​

  • 确认安装信息无误后，点击 安装 开始安装。

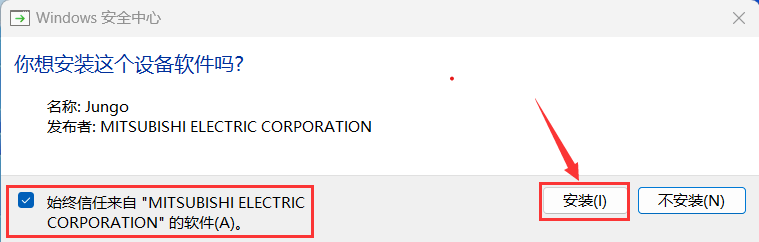

  • 勾选【始终信任】，再点击【安装】
  • 安装过程可能需要几分钟，具体时间取决于计算机的性能和选定的附加组件。

202505011328202505011329

9. 弹窗处理 ​

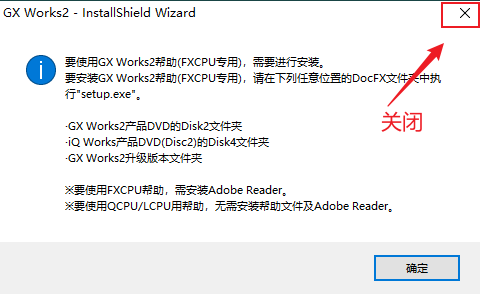

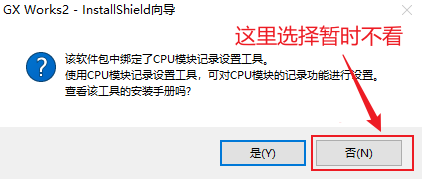

安装结束后，会弹出先导弹窗，先选择关闭，后面根据需要再查看。

202505011330202505011331202505011332

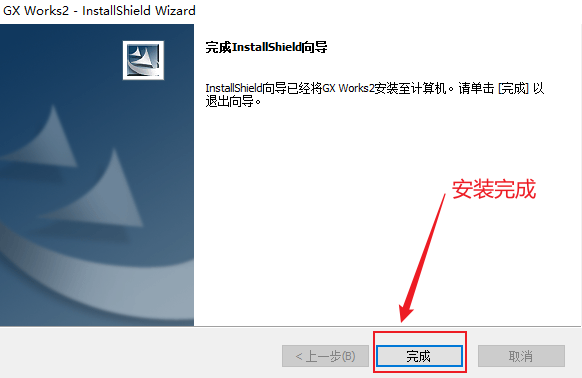

10.完成安装 ​

  • 安装完成后，点击 完成 结束安装向导。
  • 此时，您可以选择立即启动 GX Works2，或稍后手动启动。

202505011333

安装完成后的配置 ​

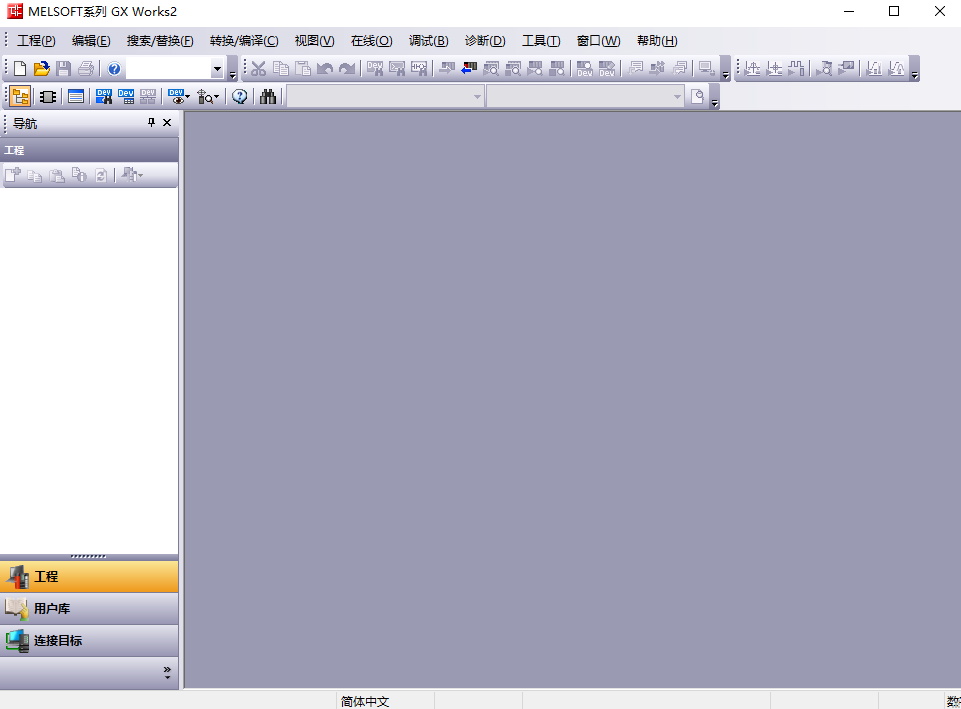

1. 启动 GX Works2 ​

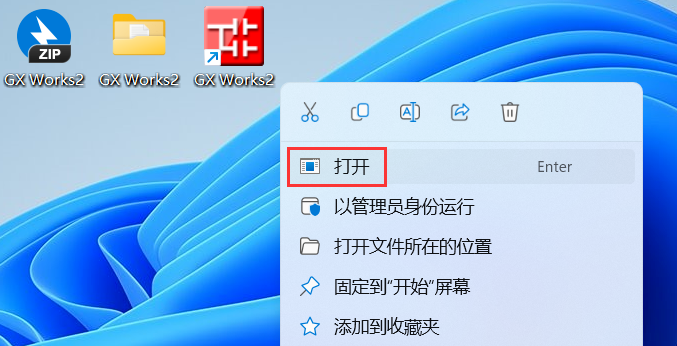

  • 回到桌面，右键桌面上的【GX Works2软件图标】，点击【打开】

202505011335202505011334

2. 配置工作环境 ​

在安装完成并激活后，您可以根据个人需求进行一些基本的配置：

  • 项目文件夹设置：您可以设置默认的项目保存位置，以便管理您的项目文件。
  • 语言设置：您可以根据需要更改软件界面的语言。
  • 硬件设备设置：选择将要使用的 PLC 型号（如 FX 系列、Q 系列等），确保选择正确的设备型号。

常见问题与解决方法 ​

1. 无法连接到 PLC ​

  • 原因：连接线或通信端口设置不正确。
  • 解决方法：
    • 检查是否正确连接了 USB 或 Ethernet 线缆。
    • 确保 PLC 已开机并处于通信模式。
    • 确认所选通信端口设置是否正确（如 COM 端口或 Ethernet）。

2. 程序编译错误 ​

  • 原因：程序中可能存在语法或逻辑错误。
  • 解决方法：
    • 检查程序代码，确保没有拼写错误或不兼容的指令。
    • 使用编译工具检查程序并进行必要的修改。

3. 许可证激活失败 ​

  • 原因：输入的许可证密钥无效或过期。
  • 解决方法：
    • 确认输入的密钥正确无误。
    • 如果许可证到期，请联系三菱电机或授权代理商获取新密钥。

4. 安装过程卡住或失败 ​

  • 原因：可能是操作系统的权限设置或安装文件损坏。
  • 解决方法：
    • 以管理员身份运行安装程序。
    • 确认安装文件没有损坏，可以尝试重新下载并安装。

总结 ​

通过本指南，您已经学会了如何在计算机上安装和配置 GX Works2 编程软件。正确安装并配置好软件后，您可以开始创建和调试 PLC 程序，享受高效的自动化控制开发体验。如果在安装过程中遇到问题，参考常见问题解决方法或联系三菱电机的技术支持。
