电气防火与防爆

学习目标

熟练掌握防爆型气体环境和防爆型粉尘型环境的分区及其区域特点;
掌握八种防爆电气类型及其特点;
了解引起电气火灾和爆炸的原因,防患于未然;
掌握电气防火与防爆的基本措施;

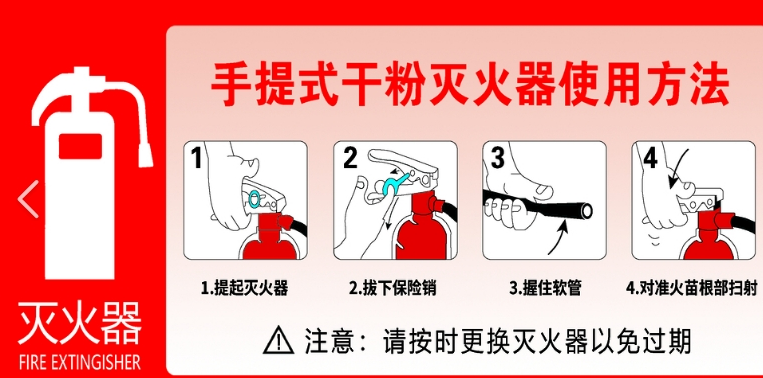

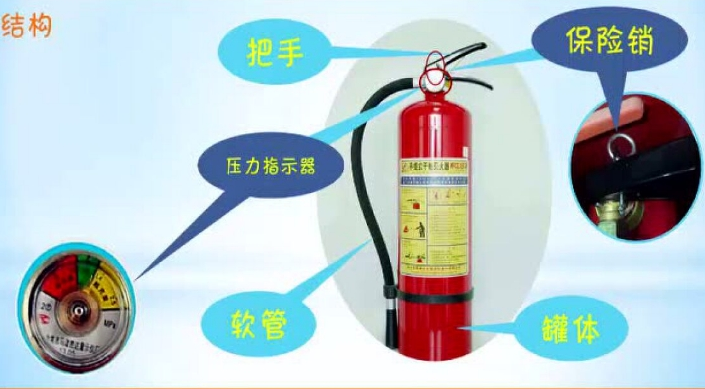

掌握电气火灾特别是带电灭火的灭火方法,掌握灭火器的正确选择和使用。

防爆场所与防爆电气

防爆场所

防爆场所是指的场所,它对电气设备安全要求基本原则时整体防爆,即应全部按爆炸危险场所的等级采取相应的措施,达到要求。

我国将爆炸火灾危险场所分为三类八区。

爆炸性气体环境

分区	区域特点
0	爆炸性气体环境连续出现或长时间存在的场所
1	在正常运行时，有可能出现爆炸性气体环境的场所
2	在正常运行时，不可能出现爆炸性气体环境，如果出现，偶尔发生并且仅是短时间存在的场所

爆炸性粉尘环境

分区	区域特点
10	爆炸性粉尘混合物环境连续出现或长期出现的区域
11	有时会将积留的粉尘扬起而偶然出现爆炸性粉尘混合物危险环境区域

爆炸性粉尘区域等级确定方法以粉尘释放源为依据,其分类如下:

1级释放:预计可定期出现或正常运行中偶尔出现的释放。
例如:毗邻敞口袋灌包或倒包的位置周围。
2级释放:预计正常运行时不会出现,如果出现,也是偶尔出现或短时间出现的释放。
例如:出现粉尘沉淀的粉尘处理装置。

火灾危险场所

分区	区域特点
21	具有闪点高飞环境温度的可燃液体，在数量和配置上能引起火灾危险的环境
22	具有悬浮状、堆积状爆炸性或可燃性粉尘，虽不可能形成爆炸性混合物，但在数量和配置上能引起火灾危险的环境
23	具有固体状可燃物质，在数量和配置上能引起火灾危险的环境

可燃物质类型

在火灾危险环境中，能引起火灾危险的可燃物质分为以下四种：

可燃液体
例如：柴油、润滑油、变压器油等。
可燃粉尘
例如：铅粉、焦炭粉、煤粉、面粉、合成树脂粉等。
固体状可燃物质
例如：煤、焦炭、木等。
可燃纤维
例如：棉花纤维、麻纤维、毛纤维、木质纤维、合成纤维等。

防爆电气

定义

按规定标准设计制造混合物爆炸的电气设备。

原理

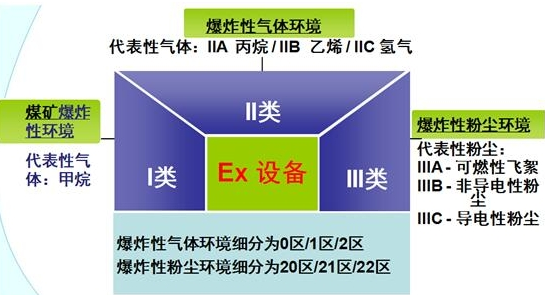

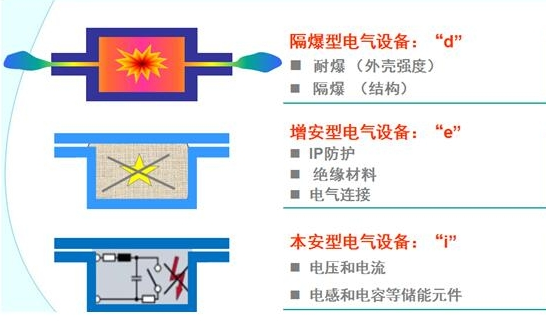

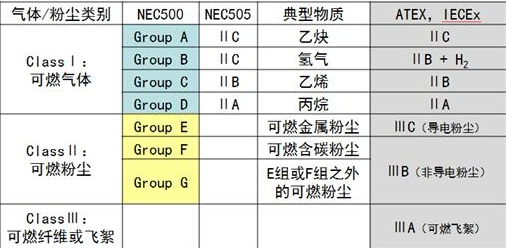

类型

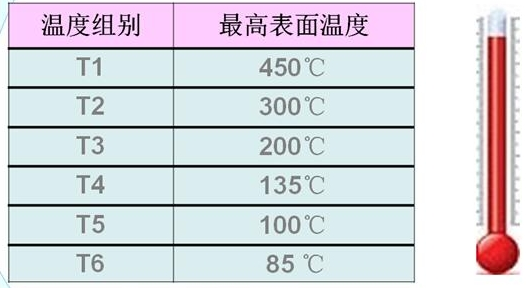

最高表面温度

注意

温度组别 T6 为最高

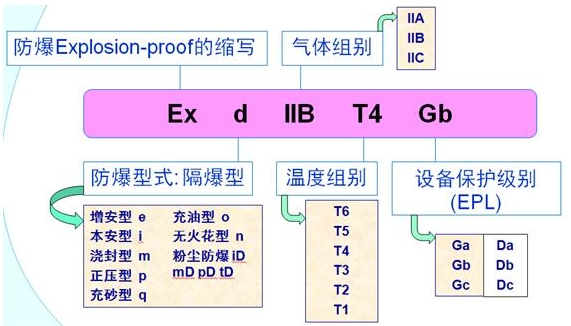

防爆标志

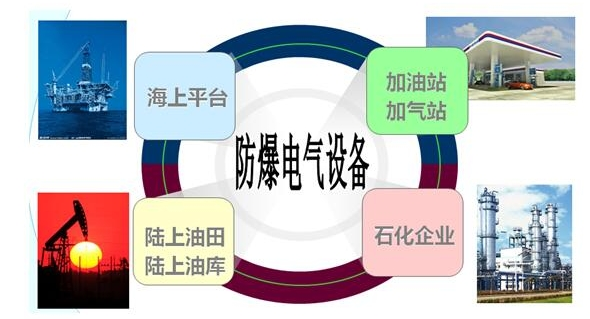

应用

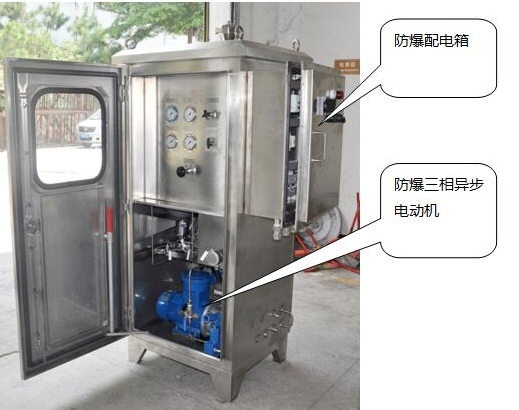

井口控制盘：防爆配电箱，防爆三相异步电动机 ,防爆等级ExdIIBT4Gb。

电气火灾和爆炸的原因

电气设备和线路过热

发热原因

当电流通过设备时,由于电阻耗能设备发热是正常的
导磁材料由于磁滞和涡流损耗,发热也是正常的
绝缘材料由于泄漏电流增加也可能发热

在正确设计、正确施工、正常运行时,正常发热的温度会。
但就会酿成事故。

过热原因

(1)短路

(2)过载

设计时选用导线和设备不合理或载流超过额定值,都会引起设备过载发热。
如果电路中没有断路器,过载会导致电路接线过热,这可能会熔化电线绝缘层并导致火灾。不同的电路有不同的额定负载。
为了安全起见,电路上的。

负载太大受不了,显个兄弟来帮帮我

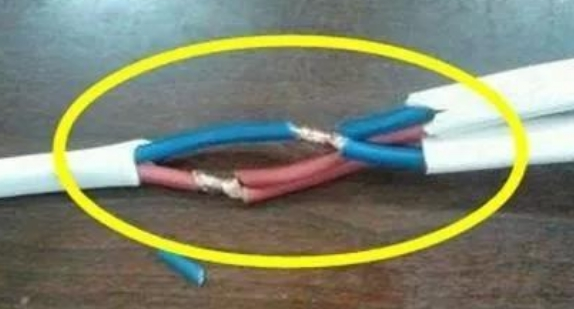

接触不良

接触不良指的是接触面因为材料氧化造成接触表面膜电阻加大,同时接触压力过小,使得接触电阻升高产生的结果。

导线接头连接不牢、活动触头接触不良、铜铝接头电解腐蚀都会导致过热。

接触不良的不良后果:

会引起导线接触点剧烈发热,增加接触点的电阻。而接触点电阻的增加更加加剧了发热。
会造成接触点附近的导线外部塑料绝缘材料受热,极大地降低它的绝缘能力,造成漏电。
如果电线的铜芯线剧烈发热而熔融,则电线会断裂。断裂时会产生电弧,并进一步破坏绝缘,使得漏电加剧,并引起电线对地短路,我们把它叫做单相接地故障。

铁芯发热

变压器、电动机等设备的铁芯,如绝缘损坏或承受长时间过电压,其涡流损耗和磁滞损耗将增加而使设备过热。

散热不良

各种电气设备一般都有一定的散热或通风措施,若这些措施受到破坏,就可能造成设备过热。

电火花和电弧

电弧

电弧是一种气体放电现象，电流通过某些绝缘介质(例如空气)所产生的瞬间火花。

电弧放电是由于电极间消电离（什么是消电离?,初步理解为电极表面的电离子的一个消散过程）不充分，放电点不分散，多次连续在同一处放电而形成，它是稳定的放电过程，放电时，爆炸力小，蚀除量低。

，消耗的能量非常剧烈，甚至可以点燃塑料、纸、木，还可以用来切割金属（如离子切割机），电弧比较好处理，加强绝缘就可以了。

电火花

是一种自激放电，火花放电的两个电极间在放电前具较高的电压，当两电极接近时，其间介质被击穿后，随即发生火花放电。伴随击穿过程，两电极间的电阻剧变小，两极之间的电压也随之急剧变低。

火花通道必须在维持暂短的时间（通常为10-7-10-3s ）后及时熄灭，才可保持火花放电的“冷极”特性（即通道能量转换的热能来不及传至电极纵深），使通道能量作用于极小范围。通道能量的作用，可使电极局部被腐蚀。
