低压电器

学习目标

• 01 掌握常用的低压控制电器的一般要求和种类,了解其工作原理;
• 02 掌握低压配电装置的控制电器、保护电器、二次回路的安全运行技术;
• 03 掌握常用低压电器及低压配电装置的电气图形符号；
• 04 熟练掌握低压带电作业要求;
• 05 熟练掌握低压电器的选用和接线要求。

电器

生活、生产中常见的低压电气设备,其运转都是由各种接触器、继电器、按钮、行程开关等电器构成的控制线路来进行控制的。

概述

能根据,实现对电路或非电对象切换、控制、保护、检测和调节的元件或设备。

分类

电器设备根据工作电压高低分类

• 低压电器

工作在交流颜定电压 1200V 以下、直流额定电压 1500V 以下的电器称为低压电器

• 高压电器

工作在交流额定电压 1200V 及以上、直流额定电压 1500V 及以上的电器称为高压电器

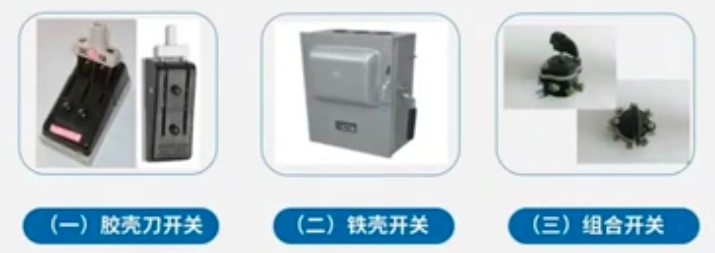

低压配电电器

定义:

低压配电系统(也称低压电网)或动力装置中用来进行电能分配、完成接通和分断电路及对配电线路和设备进行保护的电器。

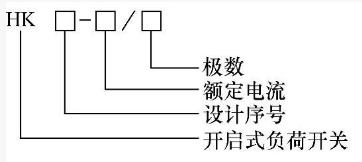

胶壳刀开关

胶壳刀开关也称为开启式负荷开关，是一种结构简单、应用广泛,主要用作电器。

胶壳刀开关的组成

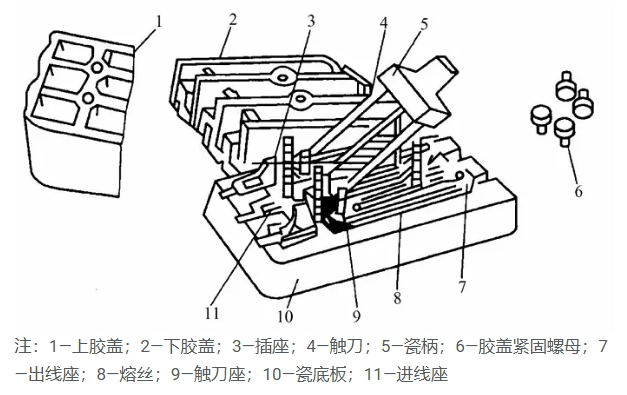

图为 HK 系列刀开关，该开关由触刀、熔丝、接线座、胶盖及瓷底板等组成。

胶盖的作用是：

防止操作人员触及带电部分；

防止电弧飞出胶盖外灼伤操作人员；

防止金属物件掉落在闸刀上产生极间短路；并且将各极隔开，

防止极间飞弧导致电源的短路。

胶壳刀开关的主要技术参数

主要技术参数有

额定电压: 刀开关的额定电压要大于或等于线路实际的最高电压。

额定电流: 用作隔离开关使用,刀开关额定电流要等于或稍大于线路实际的工作电流;用于控制小容量电动机(小于5.5kW )的直接启动和停止,则刀开关额定电流大于电动机额定电流。

通断能力：是指在规定条件下，能在额定电压下接通和分断的电流值。

动稳定电流：是指电路发生短路故障时，刀开关并不应短路电流产生的电动力作用而发生变形、损坏或触刀自动弹出之类的现象，这一短路电流（峰值）称为刀开关的动稳定电流。

热稳定电流：是指电路发生短路故障时，刀开关在一定时间（通常为 1s ）内通过的某一电流就，并不会因温度急剧升高而发生熔焊现象，这一最大短路电流称为刀开关的热稳定电流。

胶壳刀开关的选用

1、根据使用场合，选择刀开关的类型、极数及操作方式。

2、刀开关的额定电压应大于或等于线路电压。

3、刀开关的额定电流应等于或大于线路的额定电流。对于电动机负载，开启式刀开关的额定电流可取电动机额定电流的 3 倍，封闭式刀开关的额定电流可取电动机额定电流的 1.5 倍。

安装及操作注意事项

• 安装 胶壳刀开关必須垂直安装在控制屏或开关板上,且合闸状态时手柄应朝上。不允许倒装或平装。

• 接线 将电源接线在上端,负线在下端,使拉闸后刀开关与电源隔离,便于更换熔丝。

• 操作 拉闸与合闸操作时要迅速,一次拉合到位。

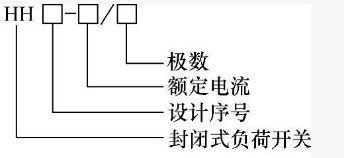

铁壳开关

铁壳开关又称为半封闭式负荷开关, 适用于建筑施工配电电路，用作电源开关、隔离开关和应急开关，并作之用。

但一般不用于直接接通和断开电动机,也可用于。

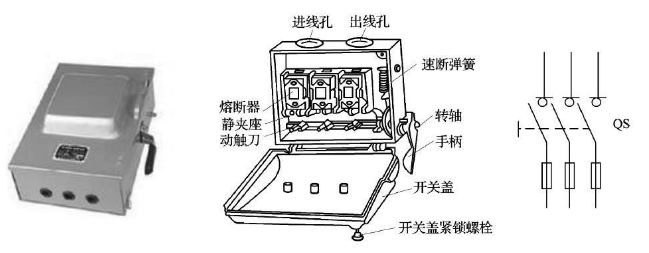

铁壳开关的组成

铁壳开关的主要技术参数

铁壳开关有 HH3、HH3、HH10、HH11 等多个系列，额定电流从 10A 到 400A 不等，可根据需要进行选择。值得一提的是，60A及以下的铁壳开关可用于异步电动机的全压起动控制。

在使用铁壳开关控制电加热和照明电路时，应合适的开关。而在控制异步电动机时，由于开关的通断能力为 4Ie，而电动机全压起动电流通常在（4~7）额定电流以上，因此选择的开关额定电流应大于电动机额定电流的 1.5 倍。

铁壳开关的选用

• 作为隔离开关或控制电阻性负载,其额定电流等于或稍大于负载的额定电流。

• 用于控制电动机的启动和停止,其额定电流可按大于或等于两倍电动机额定电流选取。

安装及操作注意事项

• 安装 铁売开关必须垂直安装在控制屏或开关板上,安装高度一般离地不低于 1.3~1.5m 。

• 接线 进、出线都必须穿过开关的进出线孔,在进、出线孔处安装橡皮垫图,外壳必须可靠接地。

• 操作 操作时,要站在开关的手柄侧,不要面对开关,以免意外故障使开关爆炸,铁壳飞出伤人。

组合开关

又称为转换开关。其体积小、触头对数多、接线方式灵活、操作方便。可做电源开关用于。

组合开关的组成

组合开关的主要技术参数

额定电压: 是指在规定条件下，开关在长期工作中能承受的电压。

额定电流: 是指在规定条件下，开关在合闸位置允许长期通过的工作电流。

通断能力: 指在规定条件下，在额定电压下能可靠接通和分断的电流值。

机械寿命: 指在需要修理或更换机械零件前所能承受的无载操作次数。

电寿命: 指在规定的正常工作条件下，不需要修理或更换零件情况下，带负载操作的次数。

组合开关的选用

• 组合开关用作隔离开关时，其额定电流应为低于被隔离电路中各负载电流的总和；
• 用于控制电动机时，其额定电流一般取电动机额定电流的1.5~2.5倍。
• 应根据电气控制线路中实际需要，确定组合开关接线方式，正确选择符合接线要求的组合开关规格。

安装及操作注意事项

• 安装 HZ10系列组合开关应安装在控制箱内，其操作手柄最好伸出在控制箱的前面或侧面。 开关为断开状态时应使手柄在水平旋转位置。倒顺开关外壳上的接地螺栓必须可靠接地。

• 接线 若需在箱内操作，开关应装在箱内右上方，并且在它的上方不安装其他电器，否则应采取隔离或绝缘措施。 组合开关分断能力较低，不能分断故障电流。

• 操作 用于控制电动机正反转时，必须在电动机完全停止转动后才能反向启动，且每小时的接通次数不能超过 15-20 次。当操作频率过高或负载功率因数低时，应降低开关的容量使用，以延长其使用寿命。

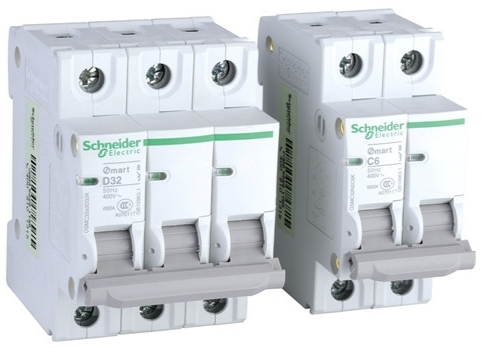

低压断路器

低压断路器又叫自动空气开关,简称断路器。 它集控制和多种保护功能于一体,。断路器都装有灭弧装置,因此它可以安全地带负荷分闸与合闸。

断路器的分类

用按结构型式可分:

型壳式、万能式、限流式、直流快速式、灭磁式、漏电保护式

按断路器在电路中的用途可分:

配电用断路器、电动机保护用断路器、其他负载用断路器

按操作方式分:

人力操作式、动力操作式、储能操作式

按极数分:

单极、二极、三极、四极式

按安装方式又可分:

固定式、插入式、抽屉式

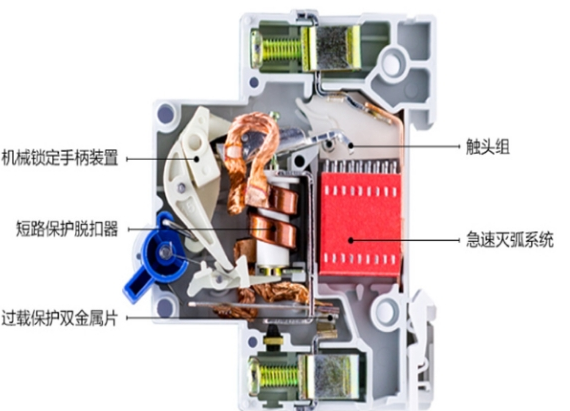

断路器的基本结构

低压断路器一般由触头系统、灭弧系统、操作机构、脱扣器及外壳或框架等组成。

各组成部分的作用如下:

触头系统: 用于接通和断开电路。

灭弧系统: 有多种结构形式,常用的灭弧方式有窄缝灭弧和金属栅灭弧。

操作机构: 用于实现断路器的闭合与断开,有手动操作机构,电动机操作机构、电磁铁操作机构等。

脱扣器: 是断路器的感测元件,用来感测电路特定的信号(如过电压、过电流等),电路一旦出现非正常信号,相应的脱扣器就会动作,通过联动装置使断路器自动跳闸切断电路。

外壳或框架: 是断路器的支持件,用来安装断路器的各个部分。

漏电保护式断路器还需有漏电检测机构和动作装置等。

断路器的基本工作原理

通过手动或自动等操作机构可使断路器合闸,从而接通电路,,达到故障保护的目的。

使用时要注意,不同型号、规格的断路器,内部的脱扣器种类可能不一样,在一个断路器中可以有几种不同性质的脱扣装置。另外,各种脱扣器动作值或释放值根据保护要求可以通过整定装置在一定的范围内调节。

断路器的主要技术参数

• 额定电压 (KV) 指断路器正常工作时 ， 系统的额定 ( 线 )电压。这是断路器的标称电压 ， 断路器应能保持在这一电压的电力系统中使用 ， 最高工作电压可超过额定电压15% 。

• 额定电流 (KA) 指断路器在规定使用和性能条件下可以长期通过的最大电流( 有 效值 ) 。当额定电流长期通过高压断路器时 ， 其发热温度不应超过国家标准中规定的数值。

• 额定 ( 短路 ) 开断电流 (KA) 指在额定电压下 ， 断路器能可靠切断的最大短路电流周期分量有效值， 该值表示断路器的断路能力。

• 额定峰值耐受 ( 动稳定 ) 电流 (KA) 指在规定的使用和性能条件下， 断路器在合 闸位置时所能承受的额定短时耐受电流第一个半波达到电流峰值。它反映设备受短路电流引 起的电动效应能力。

• 额定短时耐受 ( 热稳定 ) 电流 (KA) 指在规定的使用和性能条件下， 在额定短路持续时间内 ， 断路器在合闸位置时所能承载的电流有效值。它反应设备经受短路电流引起的热效应能力。

• 额定短路关合电流 (KA) 指在规定的使用和性能条件下 ， 断路器保证正常关合的最大预期峰值电流。

• 分闸时间 (m) 断路器分闸时间是指从接到分闸指令开始到所有极弧触头都分离瞬间的时间间隔。在以前的有关标准中， 分闸时间又称为固分时间。

• 开断时间 (ms) 指断路器从分闸线圈通电( 发布分闸命令 ) 起至三相电弧完全熄灭为止的时间。开断时间为分闸时间和电弧燃烧时间 ( 燃弧时间 ) 之和。

• 合闸时间 (ms) 合闸时间是指从合闸命令开始到最后一极弧触头接触瞬间的时间间隔。在以前的有关标准中， 合闸时间又称为固合时间。

• 金属短接时间 (m) 指断路器在合闸操作时从动、静触头刚接触到刚分离时的一段时间。这个时间如果太长，则当重合于永久故障时持续时间长，对电网稳定不利;如果太短，会影响断路器灭弧室断口间的介质恢复 ， 而导致不能可靠地开断。

• 分 ( 合 ) 闸不同期时间 (m) 指断路器各相间或同相各断口间分( 合 ) 的最大差异时间。

• 额定充气压力 ( 表压 ，MPa) 指标准大气压下设备运行前或补气时要求充入气体的压力。

• 相对漏气率 ( 简称漏气率 ) 指设备 ( 隔室 ) 在额定充气压力下 ， 在一定时间间隔内测定的漏气量与总气量之比， 以年漏百分率表示。

• 无电流间隔时间ms 指由断路器各各相中的电弧完全熄灭到任意相再次同过电流为止的所用时间。

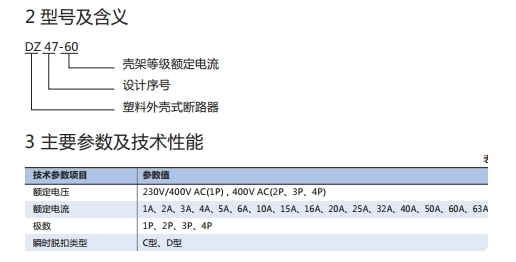

断路器的参数特性

断路器的常用基本相关符号其合义

• Ue：额定电压 (690V) Ui：额定绝缘电压(1000V) Uimp：额定冲击耐受电压(8KV)

• Inm——断路器壳架等级电流 A ，它所指的含义是本断路器内所能安装的最大开关及脱扣器电流值。

• In——断路器的额定电流 A ，它所指的含义是该断路器内选用的额定热动型脱扣器电流值，在不可调固定式热脱扣器中In=Ir1。

• Ir1——断路器的长延时整定电流 A ，它所指的含义是该断路器的过载保护脱扣器所整定的电流值。

• Ir2——断路器的短延时整定电流 A ，它所指的含义是该断路器的短延时脱扣器整定的电流，它的数值在电子可调式脱扣器中为 2～12Irl 左右可调。

• Ir3——断路器的瞬时整定电流 A ，它所指的含义是该断路器瞬时脱扣器整定的电流，它的数值在不可调固定式脱扣器中，配电型为5Irl、10Irl两种，电动机保护型为12Ir1，在电子可调式中，为 4～16Irl 左右可调。

• Ir4——断路器的单相接地整定电流 A ，它所指的含义是该断路器保护的线路或设备发生单相接地故障时，接地保护脱扣器整定的电流值，它的数值为 0.2～0.6Irl 左右可调。

• Ire ——断路器的漏电动作电流 A ，它所指的含义是该断路器保护的线路或设备发生不正常泄漏电流时，漏电保护脱扣器整定的电流值。它的数值为 0.03/0.1/0.3/0.5A 几种。

• Ir0 ——断路器预报警动作电流 A ，它所指的含义是该断路器负载电流超出预先设定的电流时，预报警装置发出报警指示信号，它的数值为 0.5～lIr1 左右可调。

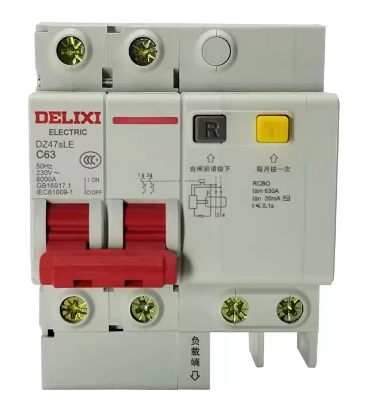

漏电保护式断路器

漏电保护式断路器通常被称为漏电保护开关,主要用于防止间接接触电击和直接接触电击,也可用于防止漏电火灾、监测一相接地故障。,保护人身和设备安全,因此被广泛应用。

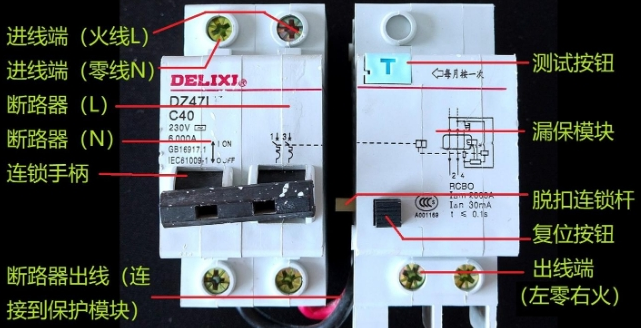

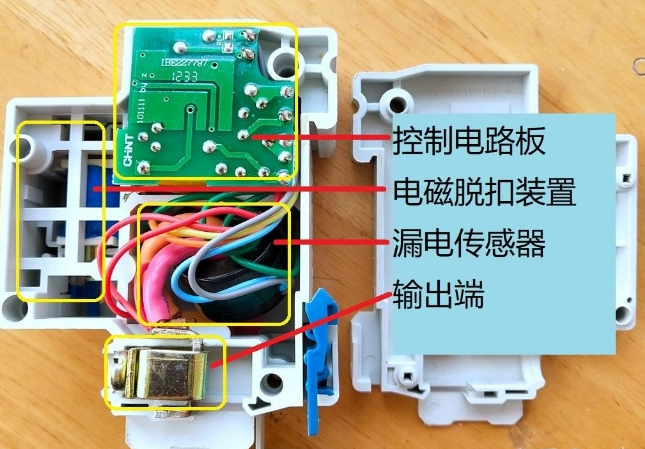

漏电保护断路器的基本原理与结构如图所示,它由主回路断路器(含跳闸脱扣器)和零序电流互感器、放大器三个主要部件组成。

漏电传感器工作原理

检测元件是电流互感器T2。相线L、零线N穿过环形铁心，构成了互感器的一次线圈N1，缠绕在环形铁芯上的绕组构成了互感器的二次线圈N2。如果没有漏电发生，流过相线、零线的电流向量和等于零，因此在N2上也不能产生相应的感应电动势。如果发生了漏电，相线、零线的电流向量和不等于零，就使N2上产生感应电动势，作为判断是否漏电的信号。互感线圈一般用0.12漆包线绕500匝以上，当漏电电流30MA时，次级可输出大于或等于250mV的感应电压。

型号分类

按型号 有DZL18-20系列漏电开关（两极）、DZL31漏电保护器（两极）、K系列漏电保护器（2、3、4极）、DBK2 系列漏电保护开关、DZL43、FIN 系列漏电保护开关、E4FL 列漏电保护器 、F360 系列漏电保护开关、DZL29 系列漏电保护断路器等系列。

低压的漏电保护器（开关）的漏电动作电流分为10、20、30、100、300、500毫安等规格等级，

额定电流分为10、16、20、25、32、40、63、80、100、120、150安培等规格。

型号区别

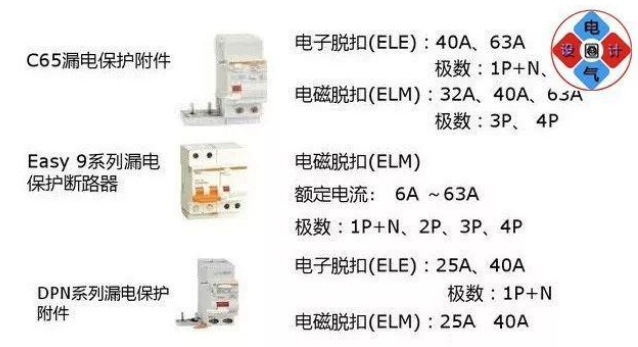

施耐德漏电保护类型分AC型、A型、F型和B型：

AC型：适用线性负载，正弦波。住宅：白炽灯，电加热器，热水器，烤箱，吸尘器。

A型：适用整流负载，正弦波+脉动直流分量。住宅、商建：如电磁炉，微波炉，洗碗机；写字楼：各类电脑。

F型：适用单相变频负载。住宅：空调，变频洗衣机；商建：空调，泳池变频水泵，加热泵。

B型：适用三相变频负载，交直流转换。工业：起重机，行车；民用：充电桩，电梯；三相光伏应用（交直流转换）。

低压熔断器

低压熔断器(俗称保险)是最简单最早使用的一种保护电器,在低压配电网络和电力拖动系统中主要用作短路保护的电器。

低压熔断器的种类

熔断器的种类很多,按其结构可分为瓷插式熔断器、螺旋式熔断器、无填料封闭管式熔断器、有填料封闭管式熔断器、有填料快速熔断器及自复式熔断器等。

熔断器的种类不同,其特性和使用场合也有所不同。在电气设备自动控制中,瓷插式熔断器、螺旋式熔断器应用较为广泛。

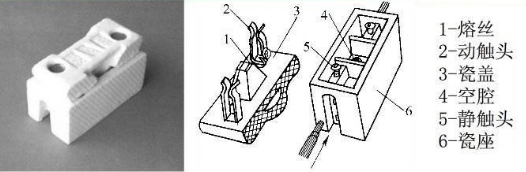

RC1A系列瓷插式熔断器

• 特点 结构简单,价格低廉,更换方便,使用时将瓷盖插入瓷座,拔下瓷盖便可更换熔丝

• 应用 额定电压 380V 及以下、额定电流为 5~200A 的低压线路末端或分支电路中,作线路和用电设备的短路保护,在照明线路中还可起过载保护作用

RL1系列螺旋式熔断器

• 特点 熔断管内装有石英砂、熔丝和带小红点的熔断指示器,石英砂用以增强灭弧性能。熔丝熔断后有明显指示

• 应用 在交流额定电压 500V。额定电流 200A 及以下的电路中,作为短路保护器件

资料拓展 http://www.51spec.com/tech/show.php?itemid=23847

熔断器的基本结构

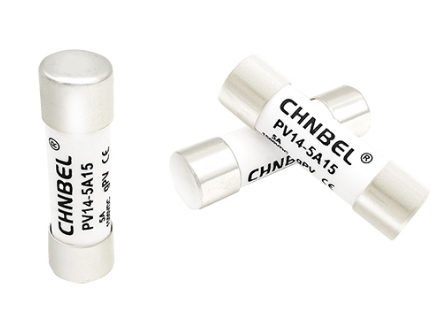

低压熔断器主要由熔体、安装熔体的熔管和熔座三部分组成

熔体是熔断器的核心,常做成丝状、片状或栅状,制作熔体的材料一般有铅锡合金、锌、铜、银等,熔体的熔点温度一般为200-300℃。

熔管是熔体的保护外壳,用耐热绝缘材料制成,在熔体熔断时兼有灭弧作用。

熔座是熔断器的底座,作用是固定熔管和外接引线。

熔断器的保护特性及主要参数

额定电压: 熔断器长期工作所能承受的电压。

额定电流: 保证熔断器能长期正常工作的电流

分断能力: 在规定的使用和性能条件下,在规定电压下熔断器能分断的预期分断电流值。

时间--电流特性：在规定的条件下,表针流过熔体的电流与熔体熔断时间的关系曲线,如图所示。

熔断器的熔断电流与熔断时间的关系

熔断器的选用

1、熔断器类型的选用 根据使用环境、负载性质和短路电流的大小，选用适当类型的熔断器。

2、熔断器额定电压和额定电流的选用

• 额定电压：熔断器的额定电压必须等于或大于线路的额定电压。
• 额定电流：熔断器的额定电流必须等于或大于所装熔体的额定电流。

3、熔体额定电流的选用

照明和电热等负载的短路保护：

• 熔体的额定电流应等于或稍大于负载的额定电流。

电动机的短路保护（不经常启动且启动时间短）：

• 应满足条件：IpN ≥ (1.5 ~ 2.5) * In

多台电动机的短路保护：

• 应满足条件：I2N ≥ (1.5 ~ 2.5) * INmax + Ely

接触器

刀开关、组合开关、主令电器等电器,都是依靠手动直接操作来完成触头接通或断开电路,属于非自动切换电器。在电力拖动系统中,广泛应用的一种自动切换电器一接触器,来完成电路的自动控制。 下面为一些常见的接触器。

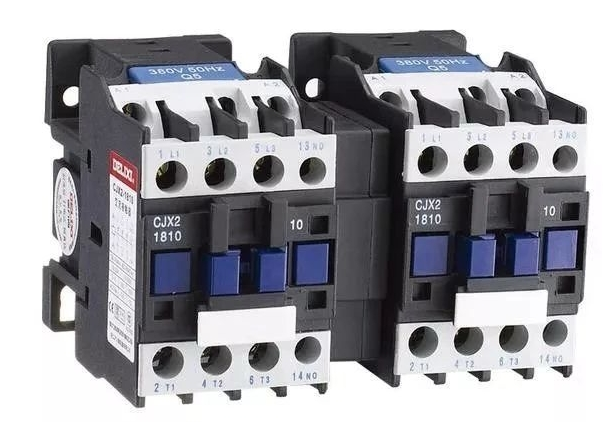

交流接触器

交流接触器主要用于接通和分断电压 1140V、电流630A 以下的交流电路,在自动控制系统中,可实现对电动机和其他电气设备的频繁操作和远距离控制。

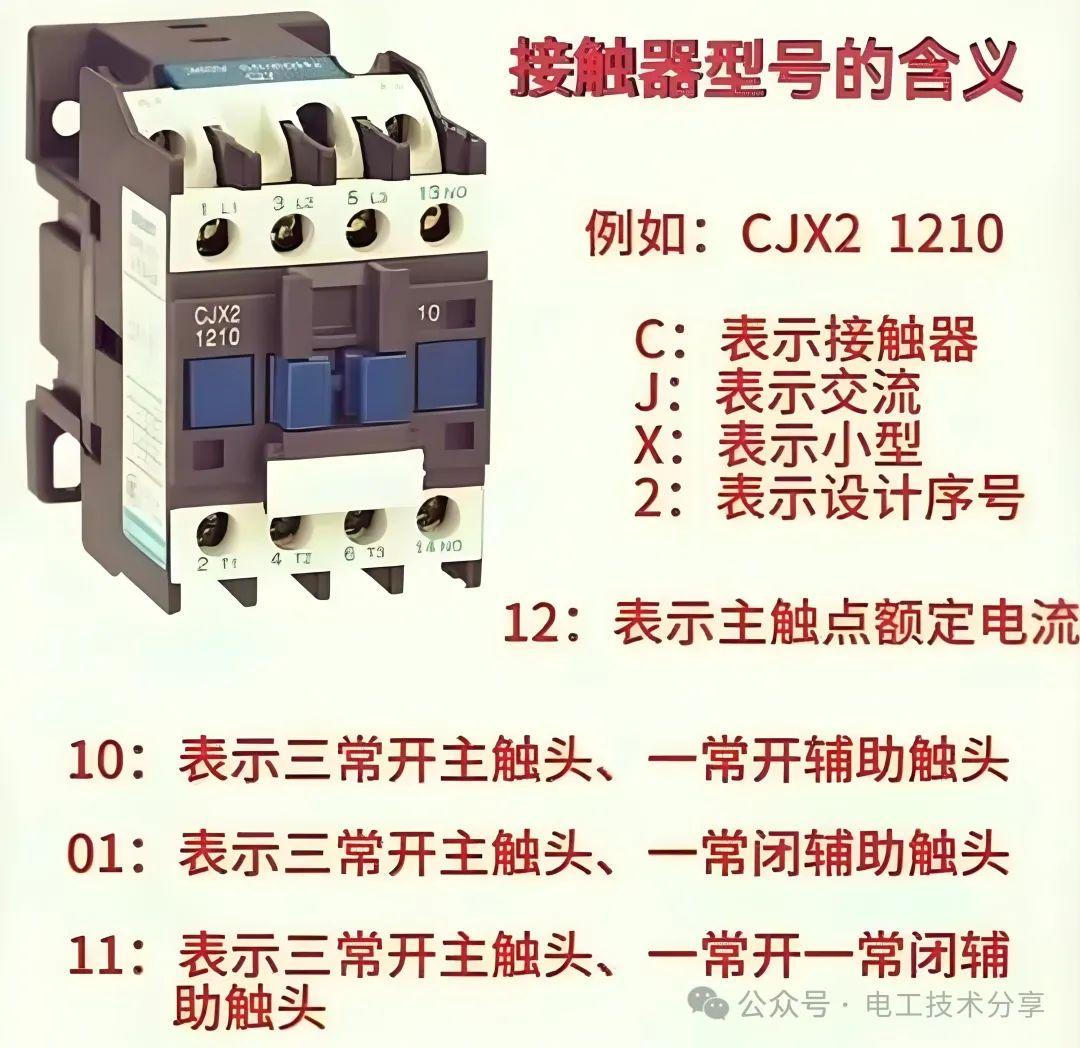

交流接触器的种类很多,空气电磁式交流接触器应用最广泛,其系列产品、品种最多,结构和工作原理基本相同。 常用的有国产的CJ10、CJ20、CJ40、CJX2等系列。

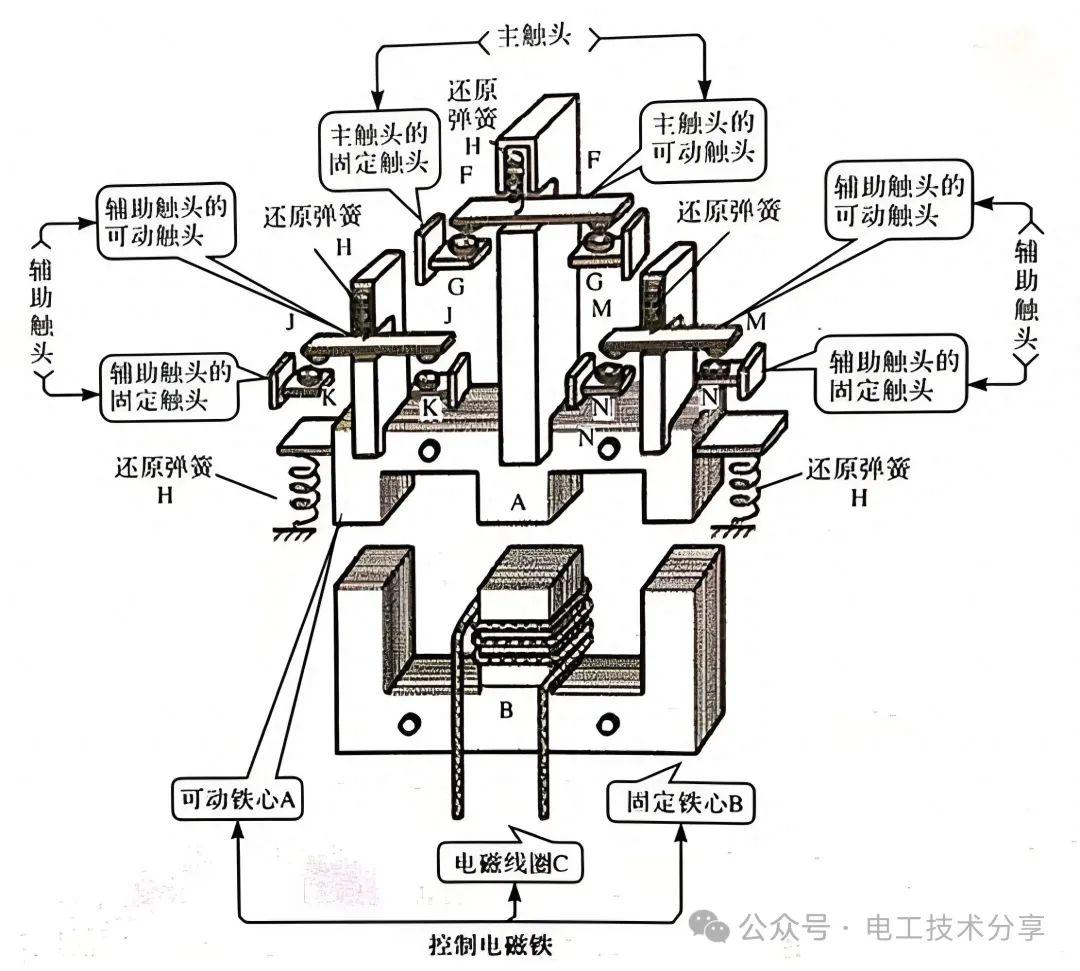

1、交流接触器的基本结构

交流接触器主要由电磁系统、触头系统、灭弧装置和辅助部件等组成。

• 电磁系统
• 线圈：电压等级需匹配控制电源（如AC 220V/380V），交流线圈内置短路环以降低噪音。
• 铁芯：硅钢片叠压制成，减少涡流损耗。
• 触头系统
• 主触头：银合金材质，通断主电路（如电动机电源），需匹配负载电流。
• 辅助触头：小容量触点（≤5A），用于控制回路自锁/互锁（NO常开、NC常闭）。
• 灭弧装置
• 常见灭弧方式：磁吹灭弧（小电流）、栅片灭弧（大电流）。
• 外壳与防护
• 防护等级（IPXX）需适应环境（如IP20防尘，IP55防水防尘）。

2、交流接触器的接线要点

• 主电路
• 电源端：L1/L2/L3接三相电源，负载端：T1/T2/T3接设备（如电动机）。
• 关键点：主触点额定电压/电流必须≥负载需求。
• 控制电路
• 线圈：A1/A2接控制电源，电压需与线圈铭牌一致（如220V线圈误接380V会烧毁）。
• 辅助触点：NO用于自锁（保持吸合），NC用于互锁（正反转电路）。

交流接触器的工作原理

电磁线圈通电后,线圈电流产生磁场,使静铁心产生足够的吸力克服弹簧反作用力将动铁心向下吸合,三对动合主触头闭合同时动合辅助触头闭合,动断辅助触头断开。 当电磁线圈断电后,静铁心吸力消失,动铁心在弹簧反作用力的作用下复位,各触头也一起复位。

交流接触器欠压、失压的保护功能。 交流接触器的这个功能对电气设备的控制有很大的用途。首先,在电动机负载功率为一定值的情况下,如果电源电压下降,为维持一定的输出,势必电流要增大,其结果就是电动机因过载而损坏。第二,在断开电源失去电压之后又重新通电恢复电压,如果控制电动机的接触器未曾释放的情况下,电动机将自行起动,这往往会导致生产事故或人身事故。因此,从以上两点来看,失压保护确实是很重要的一种安全措施。

核心参数与选型

额定电压：主触点电压（如380V）、线圈电压（如220V）分开标注。

额定电流：需考虑环境温度（高温需降额使用）。

通断能力：电动机负载需能承受6-8倍启动电流冲击。

寿命：电寿命（触头磨损）＜机械寿命（机构动作次数）。

• 选型原则 负载类型：AC-1（阻性负载）、AC-3（电动机启停）、AC-4（频繁启停/点动）。 扩展需求：辅助触点不足时可加装扩展模块。

继电器

继电器是一种根据装置的电器,主要用于控制线路保护或信号转换。

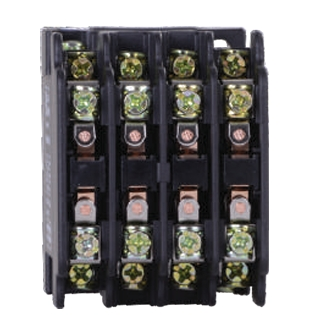

• JZ7系列中间继电器

适用于控制交流50H（派生后可用于60Hz）、额定工作电压至380V及直流额定电压至220V的控制电路中，用来控制各种电磁线圈，以及信号放大或将信号传递给有关控制元件。 拓展资料：https://www.chinapeople.com/pdf/3/2/JZ7.pdf

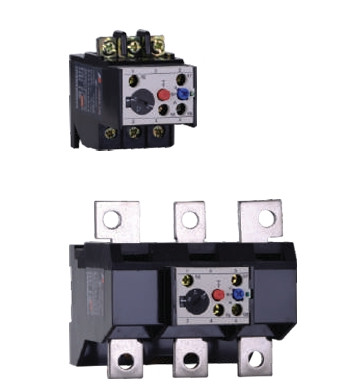

• JRO系列热继电器

JR20系列热过载继电器适用于50Hz/60HZ。额定工作电Ue: 660V，电流0.1~630(A)的电力系统中 作交流电动机或线路的过载及断相保护。 热继电器具有等功能。 拓展资料：https://chinapeople.com/pdf/3/2/JR20.pdf

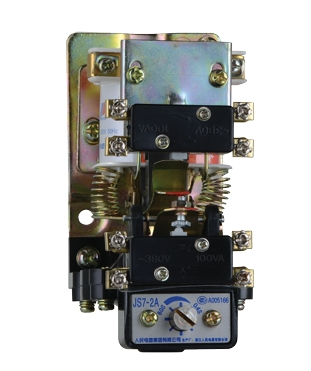

JS7-A系列空气阻尼式时间继电器

用于交流50Hz、电压至380V自动控制电路中的一种继电器，可按预定时间接通或分断电路，在自动或半自动系统中实现时间控制功能。 拓展资料：https://chinapeople.com/chanpin/diya/4/2/JS7/JS7.pdf

低压控制电器

电磁式继电器

电磁式继电器应用广泛、种类繁多,常见的分类方式有:

• 按吸引线圈电流分类

直流电磁式继电器 和 交流电磁式继电器

• 按在电路中的作用分类

中间继电器、电流继电器和电压继电器

• 同一类型分类

过电流继电器 和 欠电流继电器

电流继电器

反映输入量为电流的继电器叫电流继电器。

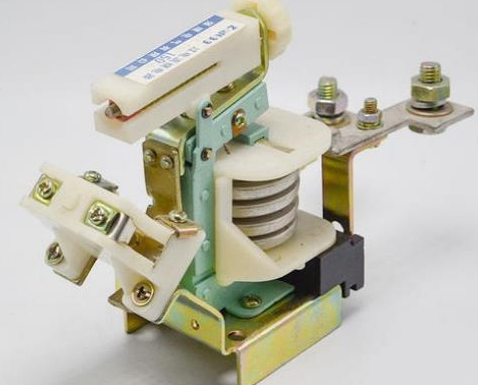

• 过电流继电器

a.当通过继电器的电流超过预定值时就动作的继电器称为过电流继电器。

b.过电流继电器的吸合电流为 1.1~4 倍的额定电流。

c.常用的过电流继电器有 JT4、JL5、JL12 及 JL14 等系列。

• 电流继电器的选择

a.电流继电器的额定电流可按电动机长期工作的额定电流来选择。

b.电流继电器的触头种类、数量、额定电流应满足控制线路要求。

c.。

• 安装与使用

a.安装前应检查继电器的额定电流和整定电流值是否。

b.安装后应检查继电器。

c.定期检查继电器现象。

电压继电器

反映输入量为电压的继电器称为电压继电器。

电压继电器也有直流电压继电器和交流电压继电器之分,同一类型又可分为过电压继电器、欠电压继电器和零电压继电器。

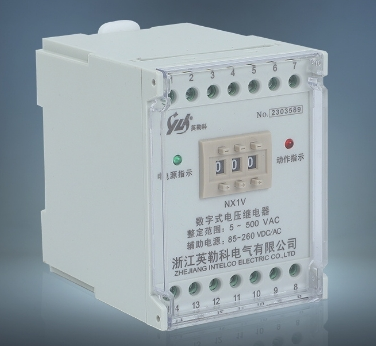

• 过电压继电器

过电压继电器是当,主要用于对电路或设备的过电压保护。

常用的过电压继电器为JT4-A 系列,其动作电压值可在( 1.05~1.20 )Un 范围内调节。

时间继电器

定义

时间继电器是电气控制系统中非常重要的部件。在很多控制系统中，使用时间继电器来实现延时控制。时间继电器是一种电器，它的特点是从吸引线圈得到信号到触点动作有一个延迟，时间继电器一般用于控制具有时间功能的电机启动过程。

工作原理

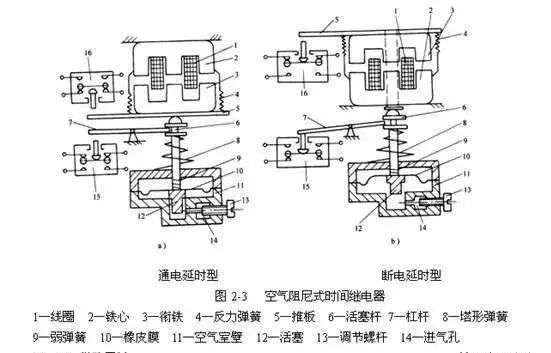

当线圈通电时，衔铁和托盘被铁芯吸引并瞬间向下移动，使动作触点闭合或断开，但活塞杆和杠杆不能与衔铁同时下落，因为活塞杆的上端与气室内的橡胶膜相连。

当活塞杆在释放弹簧的作用下开始向下移动时，橡胶膜向下凹。气室内的空气变稀薄，使活塞杆受阻尼而缓慢下降。一定时间后，活塞杆下降到一定位置，然后通过杠杆推动延时触点动作，使动触点断开和闭合。从线圈通电到延时触点完成动作的时间就是继电器的延时时间。延迟时间的长短可以通过用螺丝调节气室进风孔的大小来改变。吸气线圈断电后，继电器依靠弹簧恢复，并且空气通过出风口快速排出。

时间继电器的类型

• 根据工作原理的不同

时间继电器可分为空气阻尼时间继电器、电动时间继电器、电磁时间继电器、电子时间继电器等。

• 根据延迟方式分类

时间继电器可分为两种类型：接通延迟型和断开延迟型。

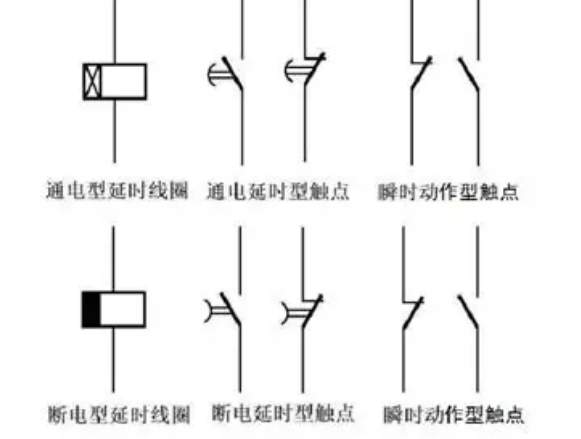

时间继电器的文字符号

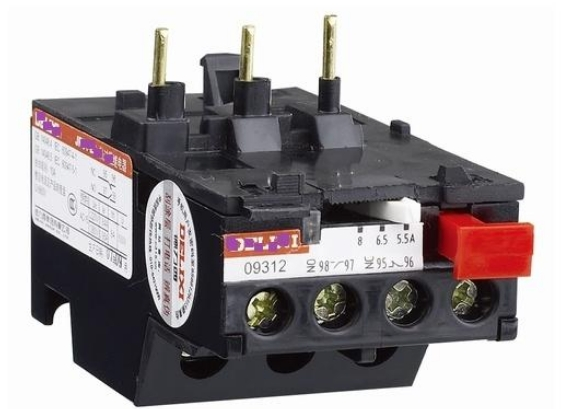

热继电器

定义

热继电器是用于电动机或其它电气设备、电气的保护电器。

工作原理

过载电流通过热元件后，使双金属片加热弯曲去推动动作机构来带动触点动作，从而将电路断开实现停车，起到的作用。鉴于双金属片受热弯曲过程中，热量的传递需要较长的时间，因此，热继电器不能用作短路保护，而只能用作过载保护热继电器的过载保护。

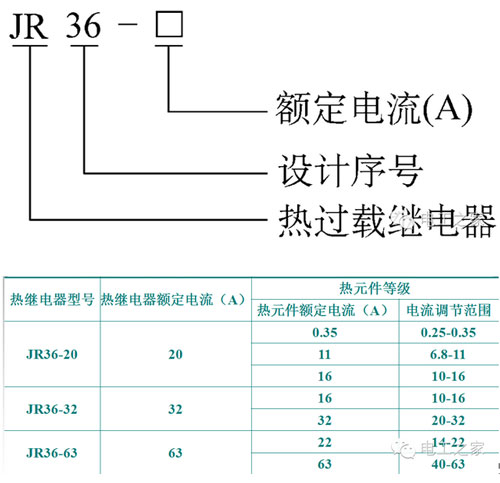

热继电器的类型

热继电器的文字符号

速度继电器

定义

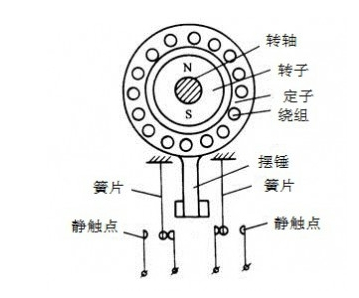

速度继电器（转速继电器）又称反接制动继电器。它的主要结构是由转子、定子及触点三部分组成。 速度继电器主要用于三相异步电动机反接制动的控制电路中，它的任务是当。因此，使电动机在制动状态下迅速降低速度。在电机转速接近零时立即发出信号，切断电源使之停车（否则电动机开始反方向起动）。

工作原理

它的转子是一个，与电动机或机械轴连接，随着电动机旋转而旋转。转子与鼠笼转子相似，内有短路条，它也能围绕着转轴转动。当转子随电动机转动时，它的磁场与定子短路条相切割，产生感应电势及感应电流，这与电动机的工作原理相同，故定子随着转子转动而转动起来。

定子转动时带动杠杆，杠杆推动触点，使之闭合与分断。当电动机旋转方向改变时，继电器的转子与定子的转向也改变，这时定子就可以触动另外一组触点，使之分断与闭合。当电动机停止时，继电器的触点即恢复原来的静止状态。

由于继电器工作时是与电动机同轴的，不论电动机正转或反转，电器的两个常开触点，就有一个闭合，准备实行电动机的制动。一旦开始制动时，由控制系统的联锁触点和速度继电器的备用的闭合触点，形成一个电动机相序反接（俗称倒相）电路，使电动机在反接制动下停车。而当电动机的转速接近零时，速度继电器的制动常开触点分断，从而切断电源，使电动机制动状态结束。

速度继电器的类型

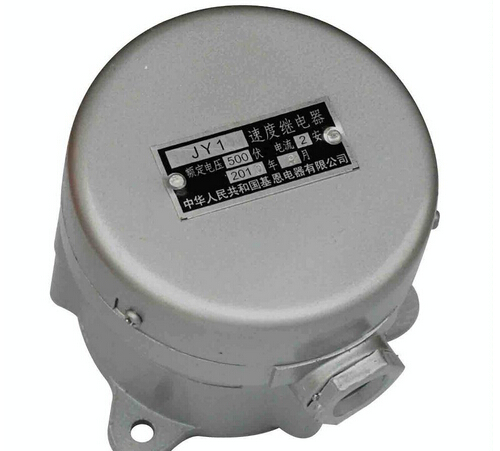

常用的速度继电器有 JY1 型和 JFZ0 型两种。

• JY1 型可在 700～3600r/min范围内可靠地工作；
• JFZO-1 型使用于300～1000r/min；
• JFZO-2 型适用于1000～3600r/min。

他们具有两个常开触点、两个常闭触点，触电额定电压为 380V，额定电流为 2A 。一般速度继电器的转轴在 130r/min 左右即能动作，在 100r/min 时触头即能恢复到正常位置。可以通过螺钉的调节来改变速度继电器动作的转速，以适应控制电路的要求。

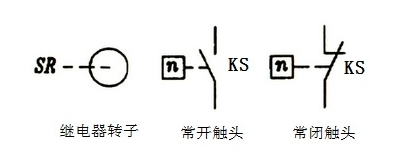

速度继电器的文字符号

低压电器

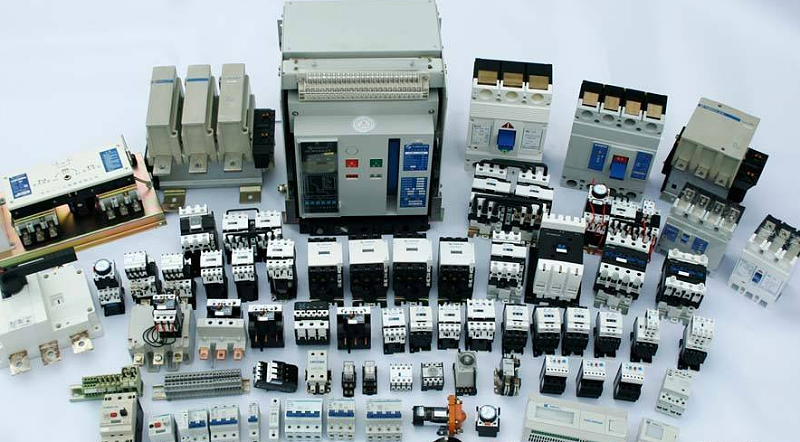

低压电器是指在的电路中使用的电气设备。 它们的主要功能包括通断、保护、控制和调节等。

常见的低压电器分类包括：

• 按用途分类： 低压配电电器（如开关、接触器、熔断器、断路器）和低压控制电器（如接触器、继电器）。
• 按动作方式分类： 手动电器（如刀开关、按钮）和自动电器（如接触器、继电器）。
• 按性能分类 控制电器（用于控制电路通断）和保护电器（用于保护电源和电路）。

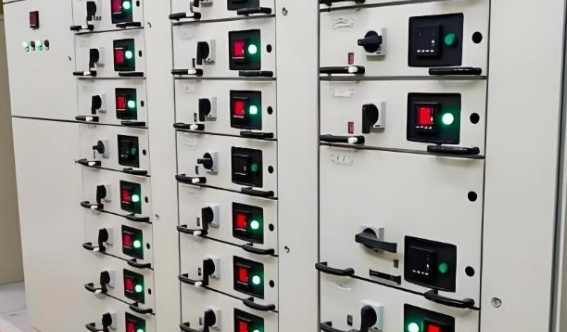

低压配电屏

低压配电屏（柜）有固定式和抽屉式两大类型。

• 固定式中的所有电器元件是安装的;
• 而抽屉式的某些电器元件按一定线路方案组成若干功能单元，然后成配电屏（柜），各功能单元类似抽屉，可按需要抽出或推入，因此又称为抽出式。一般都是离墙安装，可双面维护。

低压电器常见的分类方法

按用途

• 低压配电电器 包括低压开关,低压熔断器等,主要用于低压配电系统中

• 低压控制电器 包括接触器、继电器、电磁铁等,主要用于电力拖动与自动控制系统中

按动作方式

• 自动切换电器 依靠电器的作用,自动完成接通或分断等动作的电器,如接触器、继电器等

• 非自动切换电器 主要依靠来进行切换的电器,如按钮,低压开关等

按执行机构

• 有触点电器 具有可分离的动触点和静触点,利用触点的接触和分离以实现电路的接通和断开控制,如接触器,經电器等

• 无触点电器 没有可分离的触点,主要利用半导体元器件的开关效应来实现电路的通断控制,如接近开关,因态继电器等

低压电器的一般安全要求

低压电器安全工作条件

安装条件: 例如垂直、水平安装等。

大气条件: 电器在气温高、湿度大的环境中,表面可能会产生凝露,影响电器的绝缘性能。

温度条件: 周国最高空气温度。

使用条件： 低压电器使用的海拔高度为2000米及以下。

低压电器共同的安全要求

• 电压、电流、断流容量、操频率、温升等要求。
• 结构形式与使用的。
• 、能防止自行合闸。一般情况下,电源线应接在固定触头上。
• 。
• 各级触点应当同时动作、触头接触表面光洁,并有足够的接触压力。
• ,柜门或盖板上的连锁装置可靠,外壳、操作手柄、漆层无变形和损伤。
