Eplan学习笔记-08宏
2024-06-27
自我提升
00

目录

调用宏
窗口宏
将宏与部件关联

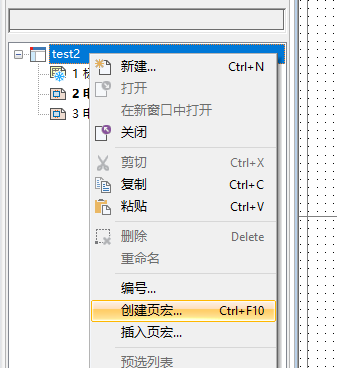

创建页宏

  • 就是将当前制作的保存为模板，方便下次调用

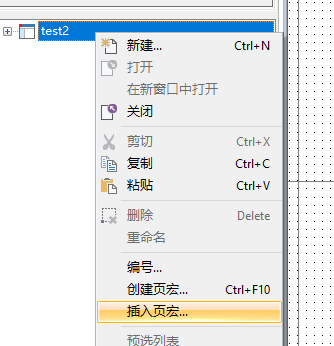

插入页宏

新建项目

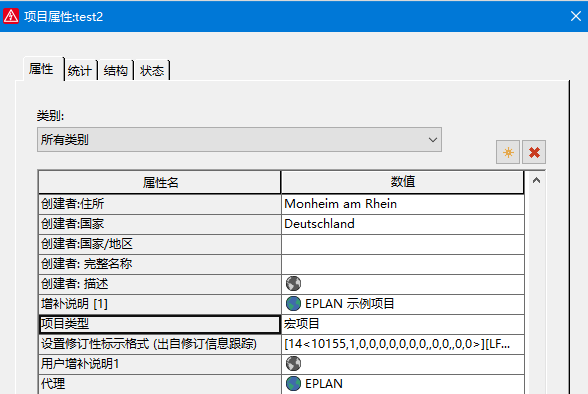

项目属性里 项目类型为宏项目

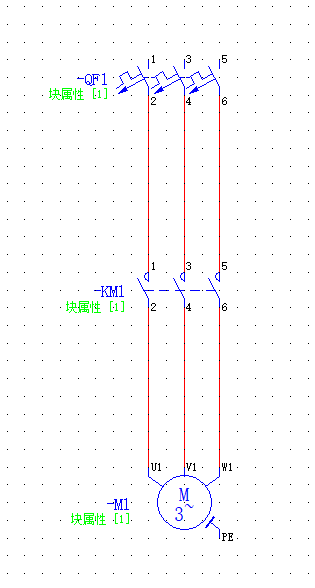

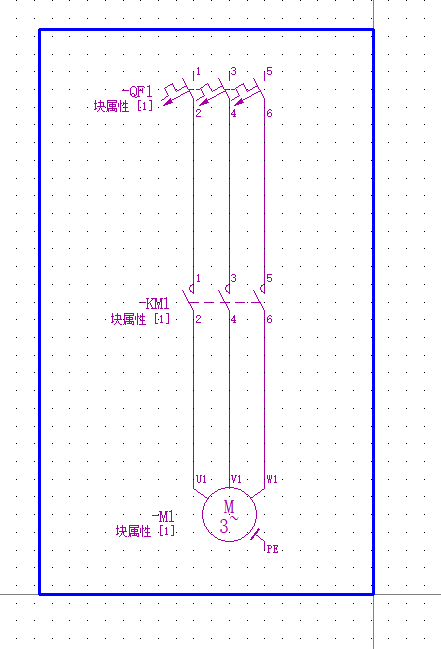

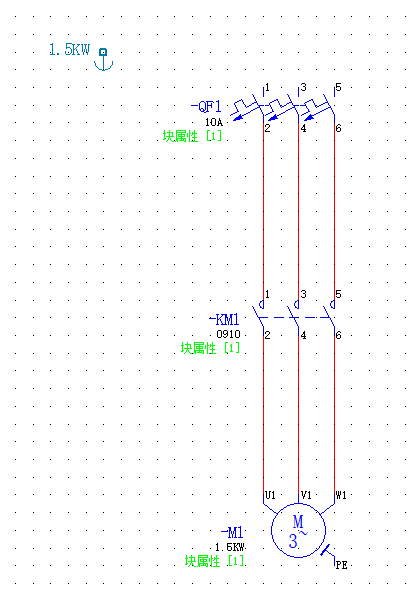

通过插入 符号 方式 将符号拖到绘图区域

插入 → 占位符对象 框选图中的符号

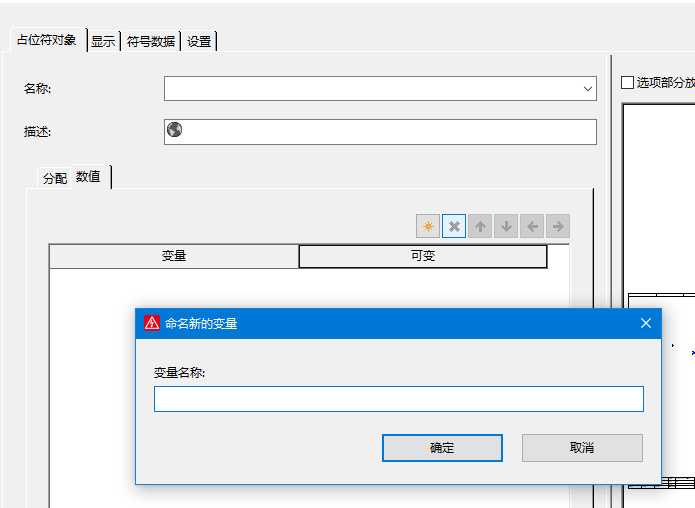

会弹出 占位符对象 属性对话框 在 数值 选项 右键 新变量

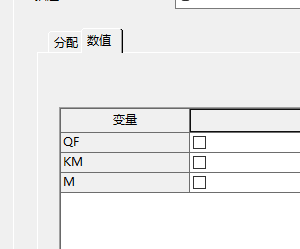

建立3个变量

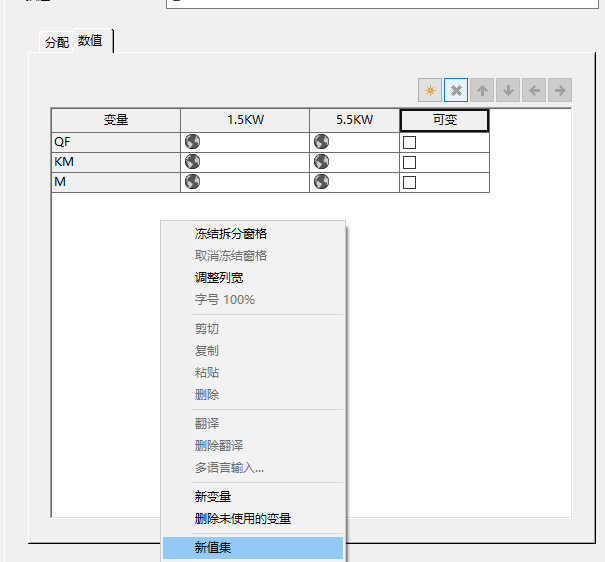

右键 新值集

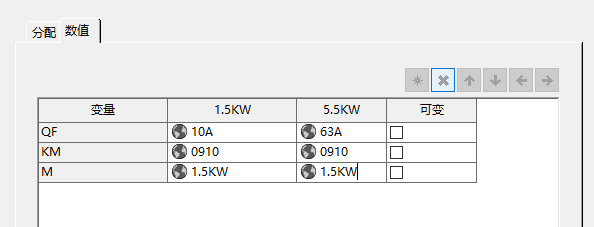

建立功率为 1.5KW 和 5.5KW 2个电机值集
image.png image.png

点击应用

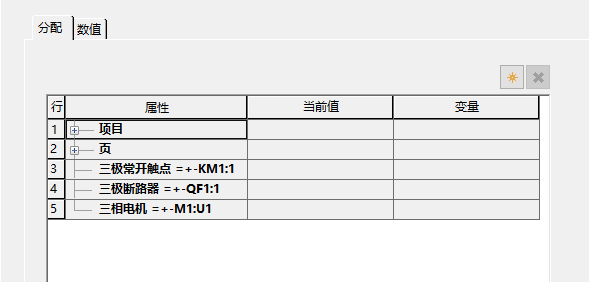

做好后 选择 左侧的分配

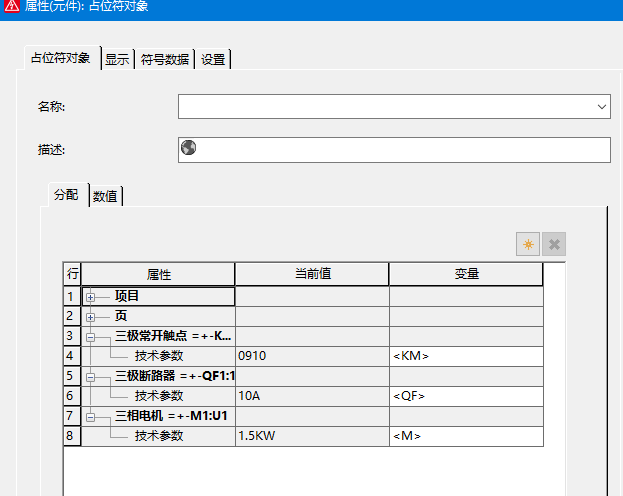

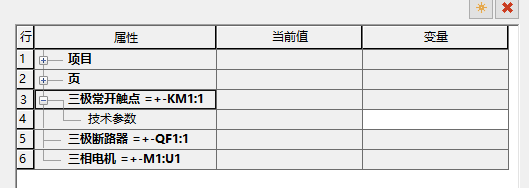

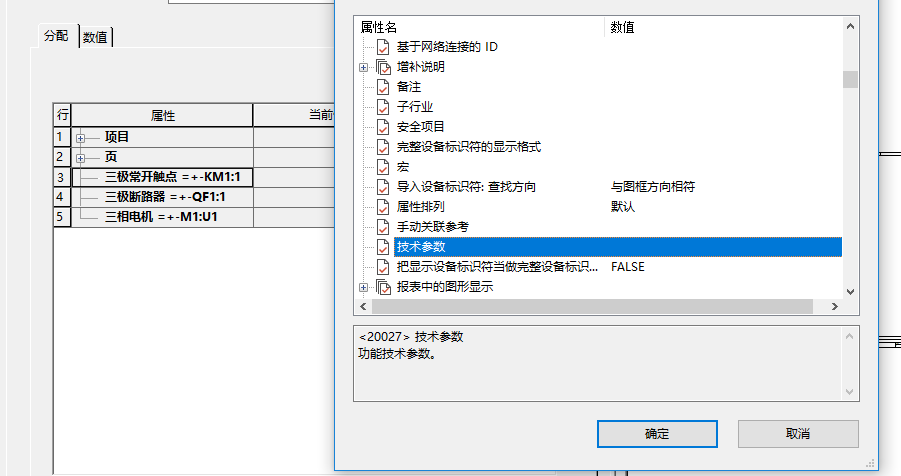

选中KM1 新建 将技术参数添加进来

点击确定


依次添加其他技术参数

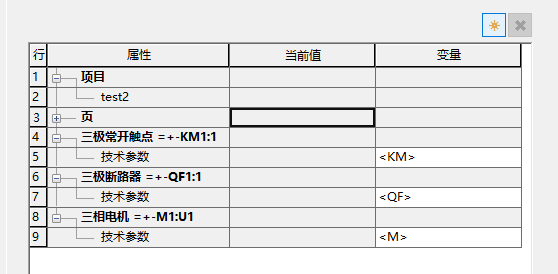

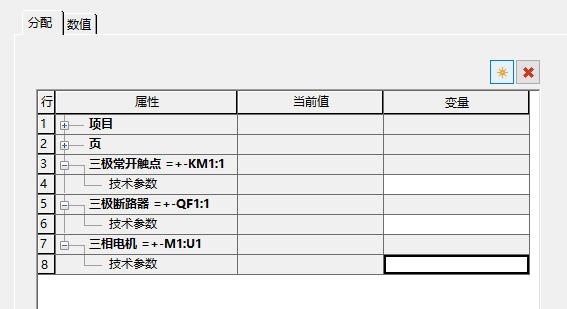

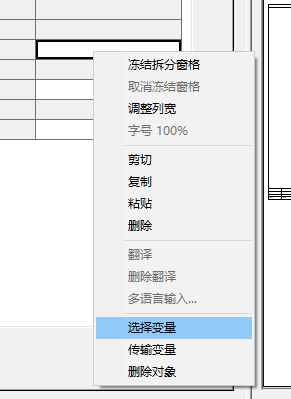

在每一个目录下 的技术参数 右边空白处 右击 选择变量


改为刚刚新建的变量


点击 应用 确定

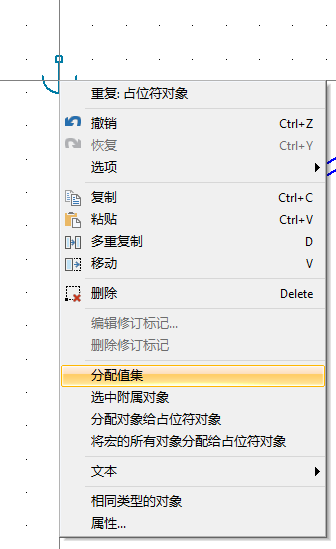

右键 最外面边框标识

分配值集


值集分配到绘图区

右键 最外面边框标识，在属性 → 分配选项里 右键 传递变量


插入 → 盒子/连接点/安装板 → 宏边框


框选整个标识区域

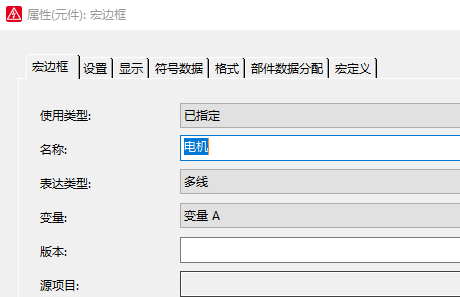

右键红色边框 → 属性 编辑

  • 名称：电机

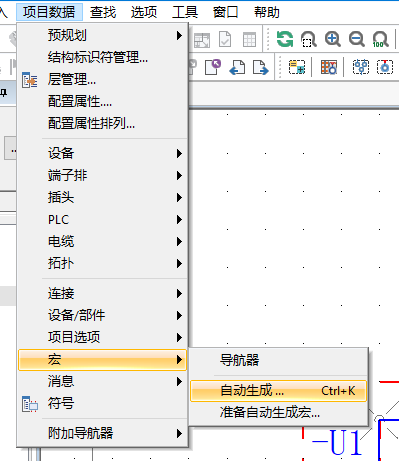

项目数据 → 宏 → 自动生成

覆盖现有的宏

调用宏

插入 → 窗口宏 → 选择刚刚建立好的宏


窗口宏

新建 页

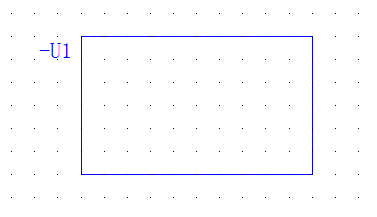

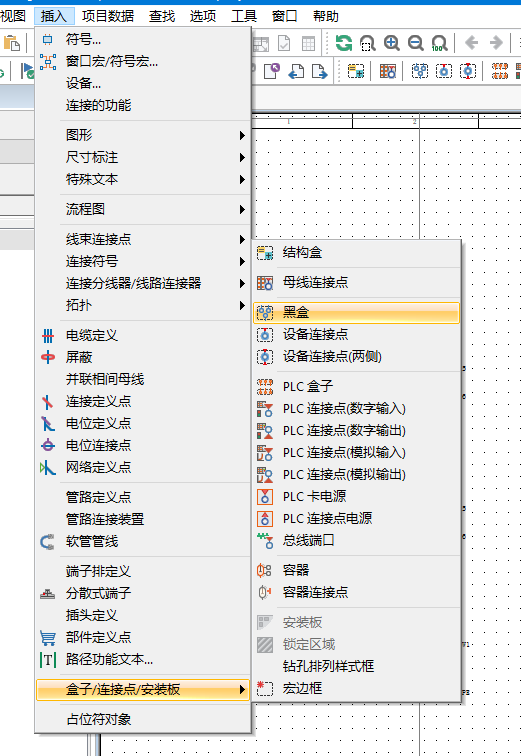

插入 → 盒子/连接点/安装板 → 黑盒

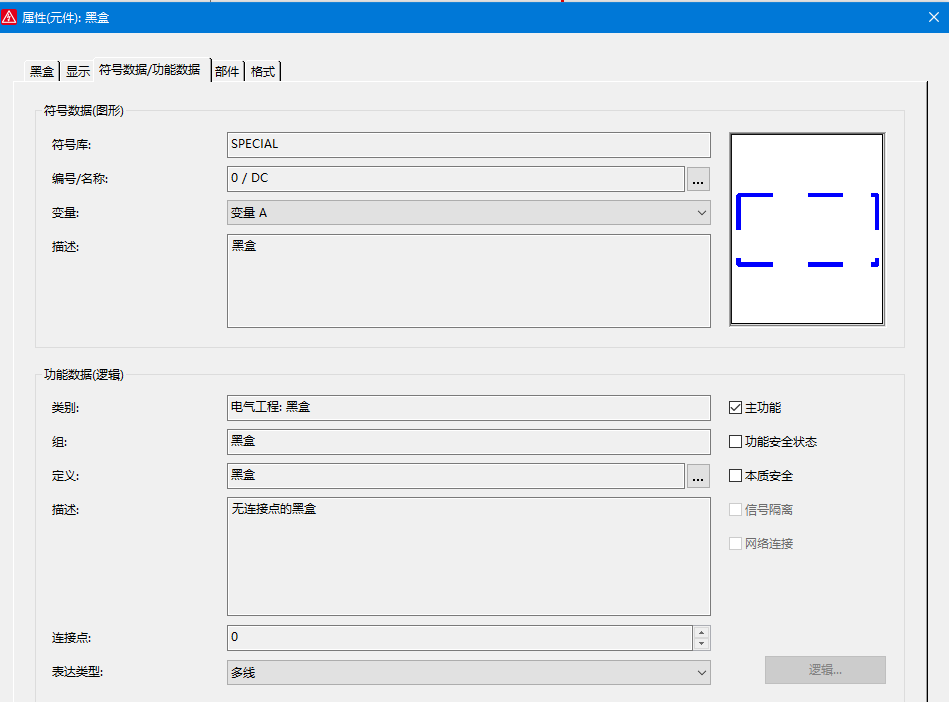

右键 属性

  • 修改设备标识符为U1
  • 功能数据 定义

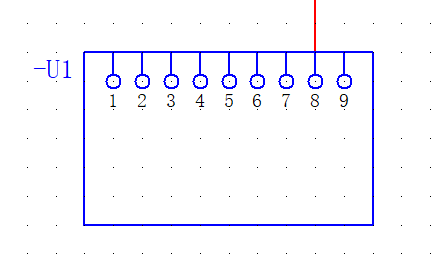

盒子里面连接的端子

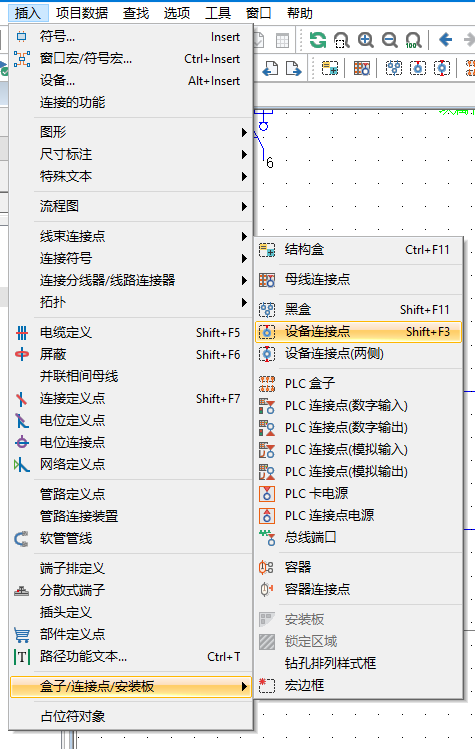

插入 → 盒子/连接点/安装板 → 设备连接点


所有连接点都编辑好后

宏边框

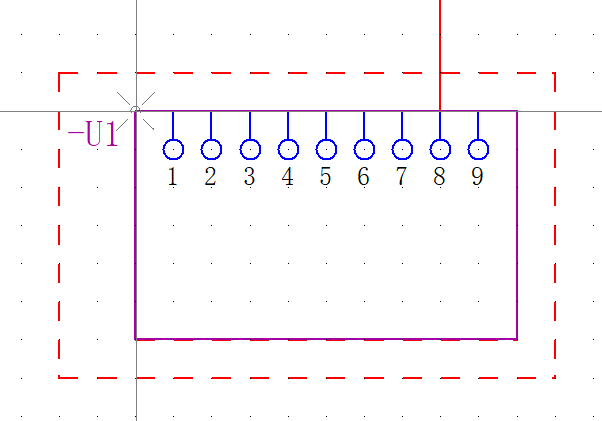

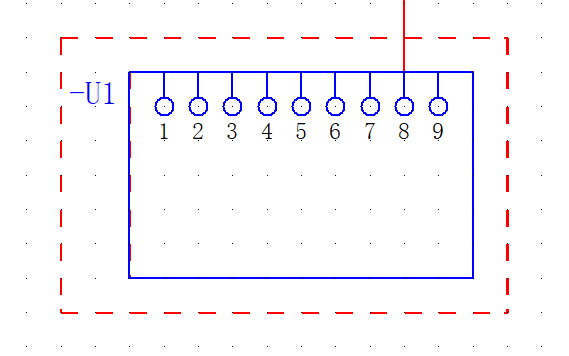

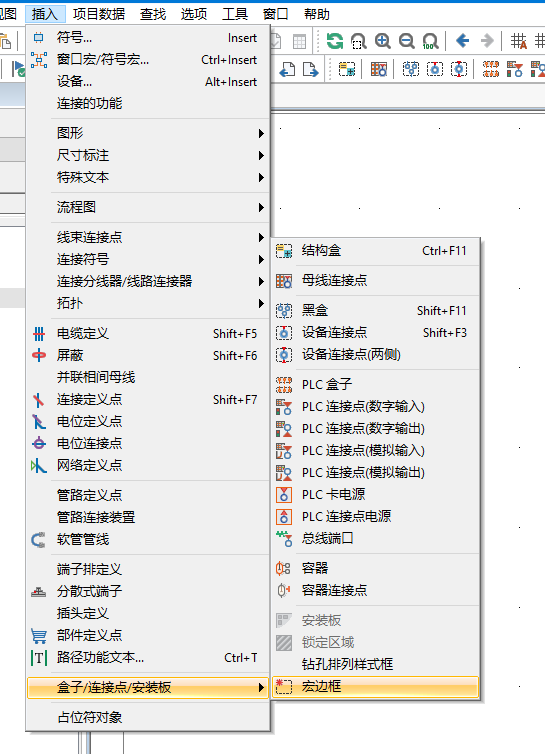

插入 → 盒子/连接点/安装板 → 宏边框


将黑盒框选中
红色边框就是宏边框

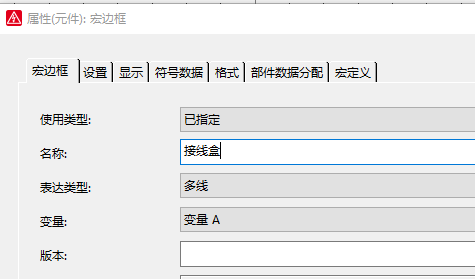

右键宏边框 → 属性 编辑

  • 名称：接线盒

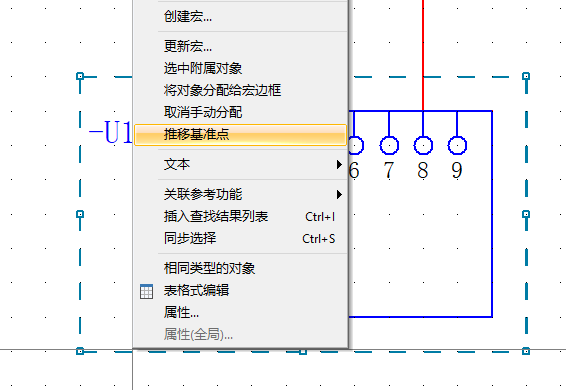

右键宏边框 → 推移基准点 image.png

左上角就为放置基准点
image.png 项目数据 → 宏 → 自动生成


将宏与部件关联

工具 → 部件 →管理 image.png

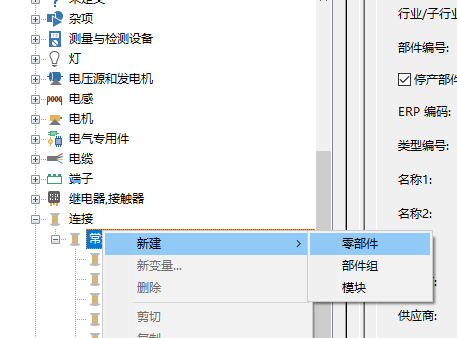

在 连接 常规目录下 右键 新建 → 零部件

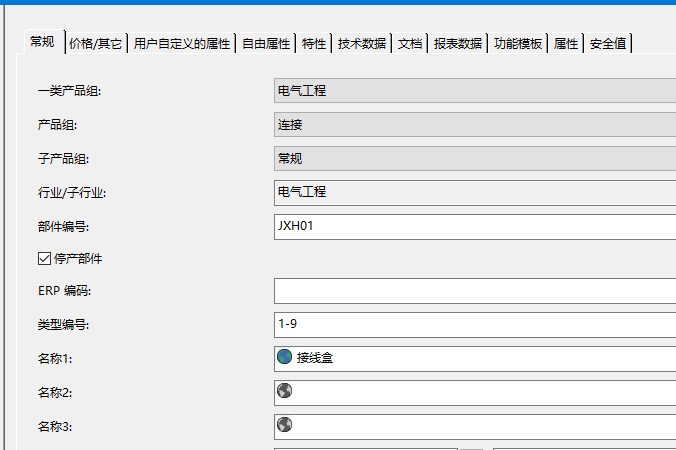

  • 常规里 修改 部件编号 类型编号 名称 （接线盒）

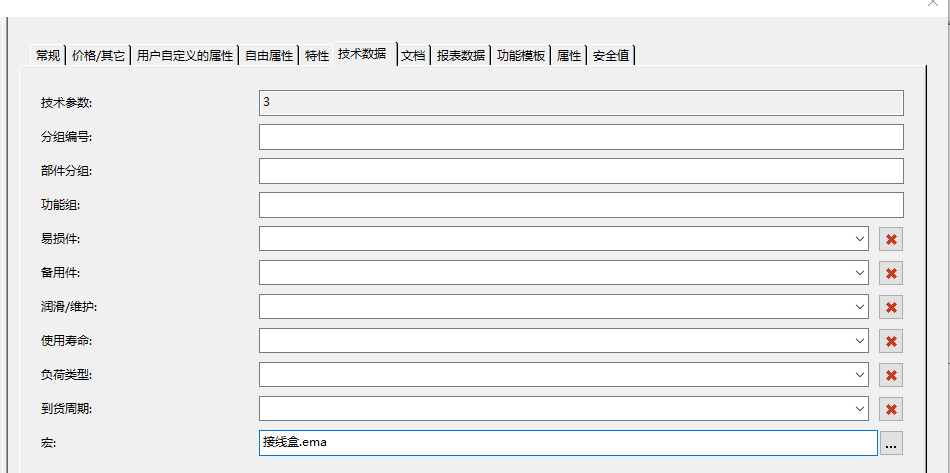

  • 技术数据 宏 右边... （选择保存的窗口宏） image.png

然后点击 应用

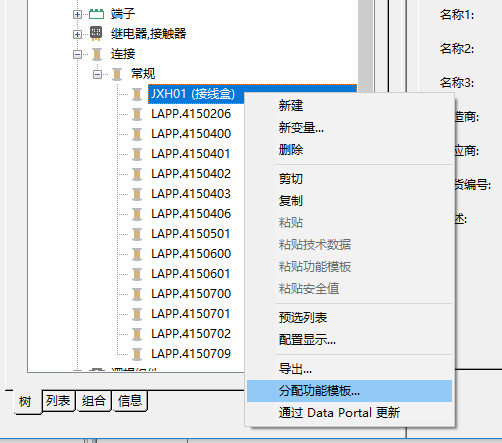

右键 目录树 → 刚刚新建的部件（接线盒）
点击 分配功能模板
